История с подключением расширительного бака

удивленный ребенок

Мягко сказано мы были очень удивлены такому редкому стечению обстоятельств о которых пойдет речь в данной статье.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.


Зимой 2014-2015 года нашу команду пригласили в Подмосковную Шатуру посмотреть один очень проблемный дом. Сколько ни приезжало специалистов, а дать внятный ответ о возможности организации отопления с естественной циркуляцией никто не мог. Вся проблема заключалась в том, что дом уже был отделан и доступа на чердак для установки расширительного бачка не было.

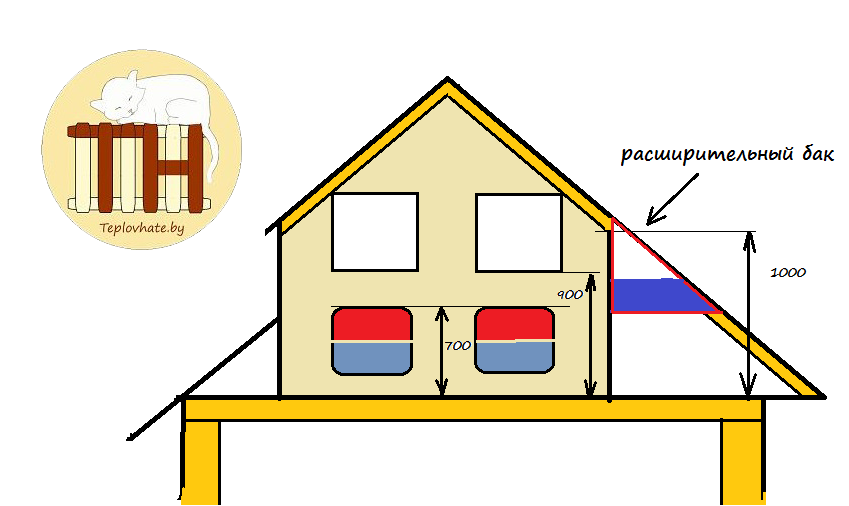

схемка дома При обследовании объекта нашей командой выяснилось,что на втором этаже сбоку имеется небольшой чердачек с максимальной высотой в 1 метр от уровня пола. Высоты подоконников в комнатах составляют в среднем 900 мм.При условии, что стандартный радиатор высотой 600 мм станет хотя бы на расстоянии 100 мм от уровня пола получался запас по высоте порядка 300 мм. Решено было варить оригинальный расширительный бак и размещать его между стропилами чердачка вплотную к кровле.
Высота бака составила 250мм. Непосредственно под его днищем проходила магистраль подачи (она же прямая) с наивысшей точкой непосредственно у бака, а далее магистраль шла с уклоном в сторону радиаторов. Сделано это было для того, чтобы воздух безпрепятственно выходил из каждого прибора и не завоздушивал их.
Не доходя свободным концом до верхнего края 40мм в расширитель была врезана переливная труба, связанная с атмосферой, а сам бак нижней точкой был подключен к обратному трубопроводу. Для этого специально по полу чердака была брошена индивидуальная обратка от одного радиатора непосредственно прямо к котлу. Воздушник с высшей точки системы тоже был заведен в бак, приблизительно по середине высоты.
При заполнении системы мы дождались когда из переливной трубы потечет вода и после этого разожгли котел Glaz12, который специально для этого дома и был изготовлен.
схема подключения расширительного бака Спустя некоторое время все батареи начали прогреваться, а когда вся система вышла на нужные температуры мы констатировали факт, что ближайший к баку радиатор остыл и циркуляции через него нет. Зато сам расширитель имел почти такую же температуру, что и прямая, выходящая из котла.
Индивидуальное развоздушивание холодному радиатору не помогло и после проверки трассировки участка на соблюдение уклонов выяснилось, что все уклоны соблюдены верно, но обратка от радиатора почему-то теплее самого прибора. Оказывается заполненный выше воздушника расширительный бак стал отдельным контуром циркуляции и его горячая обратка заперла циркуляцию радиатора. С точки зрения физики в нашей ситуации получилось как бы два сообщающихся сосуда с одинаковыми давлениями. Как известно естественная циркуляция начинает работать в том случае, если эти давления отличаются.

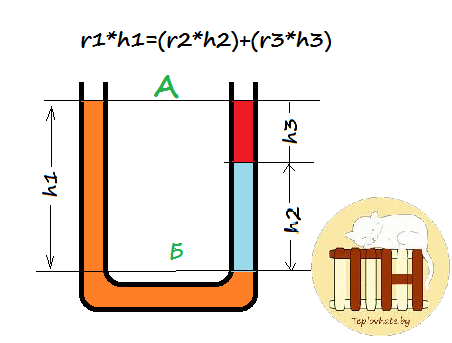

Действительно, давление столба оранжевой жидкости ( на рисунке) может сравняться с суммарным давлением столба красной и синей жидкости. Давление столба жидкости как известно есть произведение ее плотности на высоту столба и на ускорение свободного падения.

P=r*g*h

У образник Если по правую и по левую сторону расширительного бака ускорения свободного падения одинаковы, то это нельзя сказать про плотности воды. Вот и случилось такое интересное стечение обстоятельств, что плотности воды и высоты их столбов совпали, что циркуляция полностью прекратилась. Потеплевшую обратку радиатора можно объяснитьтем, что кусочек обратки от радиатора в какой-то момент работал в обратную сторону так как имеет уклон в сторону подъема. Как известно горячаю вода стремится подниматься вверх и вполне возможно, что в какой-то момент произошло опрокидывание циркуляции.
Вылечилась проблема очень просто. Достаточно было поддренировать систему чтобы уровень в расширительном баке упал ниже уровня воздушника. После этого все вышеописанное заработало как часы.
Данная статья еще раз доказывает, что в системе отопления нет неважных элементов и деталей и к каждому из них нужно подходить взвешенно и с профессионализмом. Если бы конструкция бака позволяла сразу врезать воздушник выше уровня перелива, то мы наверное никогда бы не узнали, что он может приподнести такие сюрпризы.
Век живи-век учись!
