Дымоходы

дымоход

В любом котле, за исключением электрического происходит сжигание топлива, в результате чего образуются газы которые абсолютно не пригодны для дыхания человеку, а порой даже и смертельно опасны. Для того, что бы человек не контактировал с этими газами их из котла необходимо удалять. Эту функцию и выполняет дымоход или как еще его называют дымовая труба. Дымоход является важной частью системы отопления, ведь от него зависит работа котла, что в итоге сказывается на всей системе. В данном разделе мы постараемся разобраться во всех тонкостях работы, выбора , обслуживания и эксплуатации дымоходов.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.


Как известно, чем больше нагрузка котла, тем больше он потребляет топлива и воздуха для его горения и тем больше образуется дымовых газов. В конце концов при определенной нагрузке наступает момент когда дымоход не может справиться со всем количеством дымовых газов и из котла изо всех щелей начинает переть дым. Для того, что бы этого не происходило, наш дымоход должен иметь достаточную тягу, что бы пропустить через себя уходящие газы при полной нагрузке котла. Теперь разберемся от чего зависит тяга.
Еще озорником-школьником я знал, что если положить газет в водосток пятиэтажной Хрущевки и поджечь, то сгорят они с большим эффектом чем в водостоке трех иди двухэтажки. Вывод напрашивался сам собой. Чем выше труба, тем лучше тяга и тем круче будет салют из пепла и искр. После того как в школе начали преподавать физику стало понятно почему в трубе возникает тяга. Все было просто.
дым из трубы Теплый воздух или в нашем случае газы имели плотность меньше воздуха ( были легче) и по водосточной трубе они поднимались вверх. Даже если представить , что труба это цилиндр заполненный легким газом на который действует сила Архимеда или представить трубу и наружный воздух как систему сообщающихся сосудов, то в языке формул величина располагаемой тяги выльется в следующее.

dP_рас=(R_возд-R_газа )*H*g

где R_возд- плотность воздуха
R_газ- плотность уходящих газов
H- высота трубы
g- ускорение свободного падения g=9.8 м/с2
Если такие величины как ускорение свободного парения и высота трубы нам известны и постоянны, а плотность воздуха можно взять из таблиц или вычислить по простейшей формуле (будет приведена позже) то плотность газов зависит от их состава и температуры. Ясное дело, что чем выше температура газов тем меньше будет их плотность и в итоге в трубе тяга будет выше. Однако не следует забывать, что чем выше температура газов уходящих из котла тем хуже его экономичность и кпд. Поэтому конструктора котлов закладывают в расчеты такую температуру уходящих газов, что бы и тяги хватало и КПД не хромал и проблем с конденсатом не возникало.

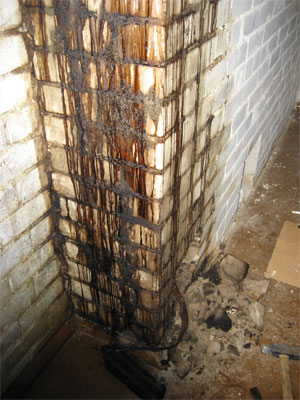

конденсат с дымохода Пока мы разбирались в вопросе располагаемой тяги и ни разу не затронули тягу действительную. Если мы возьмем два абсолютно одинаковых котла, загрузим их одинаковым топливом, и подсоединим их к дымоходам одинаковой высоты, но разного диметра, то окажется, что один котел еле пыхтит, а второй нормально горит. Почему? Располагаемая тяга у них одинакова, а вот действительная нет. Все дело в потерях. В узких дымоходах скорости газов большие, соответственно большие и аэродинамические потери. В некоторых случаях эти потери могут быть близки к величине располагаемой тяги. В итоге котел плохо горит и так же плохо греет. И тогда мы приходим к выводу, что помимо высоты дымохода вторым по важности параметром является его диаметр.
Так же на аэродинамические потери влияют различные изгибы, повороты, сужения и расширения дымоходов, зонтики на оголовках и прочая дребедень. Но все эти перечисленные элементы влияют к счастью несущественно. Заросший сажей дымоход мало того, что дает заужение диаметра и повышает потери тяги, но и сама сажа дает высокие сопротивления потоку, что отнюдь не лучшим образом сказывается на работе котла.

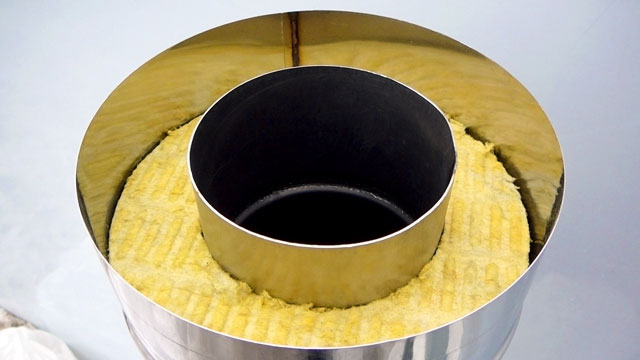

Помимо зарастания сажей дымоходы страдают еще одной проблемой –заплывают конденсатом. Согласитесь, зрелище плывущих по трубе или из трубы черных дурнопахнущих струй не самое приятное. Происходит это по причине того, что в дымовых газах присутствуют водяной пар. При остывании пар конденсируются на стенках дымохода и, превращаясь в капли, стекают вниз. Что бы этого не происходило необходимо дымоход утеплить. В продаже сейчас имеются так называемые сэндвич дымоходы которые представляют собой конструкцию типа труба в трубе. Внутреннее межтрубное пространство которой заполнено утеплителем. сэндвич дымоход Преимущество таких дымоходов на лицо.
Не остывают газы, что предотвращает выпадение конденсата и не ухудшают тягу.
Как мы уже разбирались тяга зависит от температуры газов, а если газы остывают, то располагаемая тяга будет меньше чем могла бы быть. Пожаробезопасны.
Если дымоход проходит через строение или внутри дома то от раскаленного дымохода может случиться и пожар. Бывали случаи когда в дымовой трубе загоралась сажа и труба светилась в темноте от температуры. С сэндвич дымоходом этих проблем нет и не будет.
Из недостатков можно выделить высокую цену, которая иногда очень сильно бьет по карману.
B следующей статье мы разберемся как дымоход работает и как тяга влияет на работу котла. А так же научимся считать распологаемую тягу дымохода.
