Радиаторы отопления

радиаторы

Если котел называют "сердцем" системы отопления, то радиаторы в этой системе выполняют роль лица. Именно они стоят в комнатах на виду у всех, именно к ним нежно прикасаются наши руки и именно они являются символом отопления. Недаром в городе Самаре есть даже памятник батарее.
В силу того , что радиаторы являются визитной карточкой системы отопления и к ним всегда приковано повышенное внимание пользователей, появилось множество спекуляций на тему их выбора. Наша команда Teplovhate.by решила беспристрастно разобраться в этом вопросе.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

мальчик и кот ожидание

Как правильно выбрать радиаторы отопления

Для начала предлагаю рассмотреть радиатор как физический объект в котором происходит передача тепла от горячего источника (вода) к более холодному (воздух в комнате). Разделен этот процесс на 3 этапа.
Этап первый: Теплоотдача от воды к внутренней стенке радиатора.
Этап второй: Передача тепла от внутренней стенки (контактирующей с водой) к наружней стенке радиатора (контактирующей с воздухом) теплопроводностью через толщу металла.
Этап третий: Теплоотдача от наружней стенки радиатора к комнатному воздуху.
radiator Количество тепла, переданное радиатором , зависит от от площади его поверхности (чем больше ребер, тем больше и тепла передается) и от разности температур воды, подающейся в него ,и окружающего воздуха. Теперь попробуем разобраться подробнее. От воды , тем более если она находится в движении тепло к стенкам отдается очень хорошо. При разнице температур в 1 градус между водой и стенкой на 1 квадратный метр поверхности будет передаваться от 500 до 2000 ватт тепловой мощности. Поэтому чаще можно встретить, что вода по радиатору идет по одной трубке, абсолютно гладкой внутри и хорошо оребренной снаружи. В отличии от воды воздух принимает и отдает тепло очень неохотно, особенно если он неподвижен. При перепаде температур в 1 градус между воздухом и поверхностью радиатора на 1 квадратный метр поверхности передастся всего лишь 12-15 ватт тепла.
Данные величины зависят исключительно от характера движения воды и воздуха, от их плотности и давления, но никак не зависят от материала из которого изготовлен радиатор. Материал оказывает прямое влияние на второй этап, а точнее на теплопроводность. Самая распространенная глупость и спекуляция термином связана именно с теплопроводностью.
Например продавцы алюминиевых радиаторов утверждают, что их радиаторы в разы эффективнее чугунных. radiator Действительно, посмотрев в справочник, мы увидим, что коэффициент теплопроводности у алюминия равен 210 вт/метр градус, а у чугуна каких-то 63 вт/метр градус. Вроде как напрашивается ответ, что эффективность первых выше в три раза. На самом деле все не так. Представим, что у нас есть два абсолютно одинаковых радиатора, только один чугунный с толщиной стенки 5мм, а второй алюминиевый с толщиной стенки 2 мм. Оба подключены к системе центрального отопления и в них подается одинаковый расход воды с средней температурой 70 градусов. Оба установлены в одной комнате с температурой воздуха в ней +20 градусов.
Термосопротивление при передаче тепла от воды к поверхности у обоих радиаторов будет одинаково и равно приблизительно

1/500=0,002 град/ватт

Термосопротивление при передаче тепла за счет теплопроводности у алюминиевого радиатора составит

0,02/210=0,000095 град/ватт

у чугунного в свою очередь

0,05/63=0,0007 град/ватт

И в завершение посчитаем термосопротивление при передаче тепла от поверхности радиатора к воздуху которое для обоих приборов составит:

1/12=0,083 град/ватт.

Суммарное термосопротивление для алюминиевого радиатора составит:

0,002+0,000095+0,083=0,085095 град/ватт.

А коэффициент теплопередачи соответственно:

1/0,085095=11,751 вт/кв метр градус.

Суммарное термосопротивление для чугунного радиатора составит:

0,002+0,0007+0,083=0,1037 град/ватт

И соответственно коэффициент теплопередачи :

1/0,1037=9,64 вт/кв метр градус.

С каждого квадратного метра площади алюминиевый отдаст

11,751*(70-20)=587 вт тепла, а чугунный 9,64*(70-20)=482 вт.

Разница как видите есть, но эта разница ощутима лишь только в том случае когда радиатор устанавливается в систему центрального отопления. Если же у вас частный дом, то радиаторы будут отдавать дому ровно столько, сколько выработал котел. Единственная разница будет в том, что при использовании чугунных радиаторов температура прямой и обратной воды будет на 5-10 градусов выше. То есть, то тепло которое не отдал радиатор вернется в котел, но не потеряется.
Здесь, я уже описывал как работает система и какую роль в ней играют радиаторы. Часто можно встретить неправильное применение термина КПД (коэффициент полезного действия), его то уж точно применять к радиаторам и конвекторам никак нельзя. Кпд это отношение полезной энергии к затраченной. У радиатора нет ни полезной энергии ни затраченной, как и нет потерь. Он просто является промежуточным звеном на пути передачи тепла от топлива которое горит к воздуху который необходимо нагреть.
Теперь разберемся какие бывают разновидности радиаторов и какие у них достоинства и недостатки.

Чугунные радиаторы:

чугунные радиаторы Пожалуй самые распространенные и все еще популярные элементы. Чугунные радиаторы надежны как автомат Калашникова, Неприхотливы к воднохимическому режиму системы отопления и относительно дешевы. Однако в последнее время эти радиаторы стали символом загнивающей Совдепии и не каждый хозяин захочет поставить таковые у себя дома.чугунный радиатор Что поделаешь, дизайн у старых чугунных радиаторов оставляет желать лучшего, к тому же периодически их необходимо красить, что совсем не добавляет им плюсов. Так же из-за большой массы с ними неохотно работают монтажники, да и большая масса воды, сосредоточенная в радиаторах, создает им большую тепловую инерционность, из-за чего с такими радиаторами отвратительно работают термоголовки.
И еще пару слов в защиту. В последние пару лет слово дизайн этих радиаторов претерпел существенные изменения и на рынке стали появляться очень неплохие экземпляры, которые можно сравнить с произведениями искусства.

Алюминиевые радиаторы.

алюминиевые радиаторы Самые модные, самые популярные для развода на деньги и самые проблемные радиаторы. Все знают со школьного курса физики, что после меди алюминий обладает самой хорошей теплопроводностью. Именно этот фактор и используют все кто заинтересован продать партию таких радиаторов. Как мы с вами уже посчитали выше, с одного квадратного метра площади такой радиатор отдаст больше тепла, чем чугунный, однако покупаем мы не площадь, а ребра которые имеют такую характеристику как тепловая мощность. Исходя из потребной мощности мы и определяем какое количество ребер нам необходимо купить. Поэтому при одной и той же мощности вместо 10 ребер чугуняки можно обойтись 9 ребрами алюминия. Иногда это спасает ситуацию когда батарею необходимо вписать в определенный габарит.
Алюминиевые радиаторы отлично вписываются практически в любой интерьер, легки и поэтому удобны в монтаже, не нуждаются в покраске и малоинертны к регулированию.
Но капнем немного дегтя в эту бочку меда. Алюминиевые радиаторы очень чувствительны к воде и абсолютно не дружат с другими металлами, особенно с медью. Много уже написано статей о электрохимической коррозии радиаторов , но все равно иногда встречаешь медную "американку" или вентиль имеющий непосредственный контакт с радиатором. А это верная смерть прибору. Что касается воды, то любые растворенные соли прекрасно реагируют с защитной пленкой оксида алюминия, разрушая ее и сам радиатор. Поэтому необходимо в качестве теплоносителя использовать либо дистилированную воду, либо слегка подщелоченную воду с РН в районе 8. К тому же растворенный в воде кислород тоже не дремлет и вода должна пройти дегазацию. Одним словом с точки зрения химии этот тип радиаторов самый неблагонадежный. Так же на них нельзя положиться и в вопросе прочности, ибо в погоне за показателями стенки у радиаторов утончены до предела и ставить их в системы центрального отопления с их скачками давления не рекомендуется.

Стальные радиаторы.

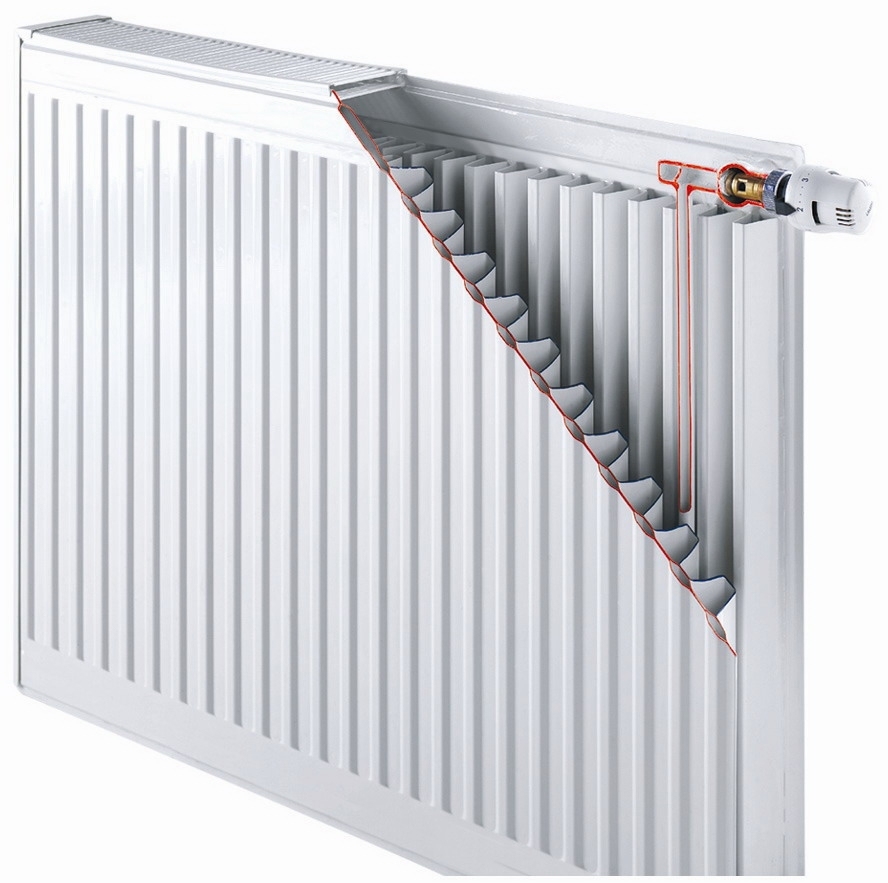

cтальные радиаторы Представляют собой сваренные пластины с выштампованными каналами по которым протекает теплоноситель. Из плюсов можно назвать только хорошую прочность и относительную дешевизну, безразличность к водному режиму и удобство монтажа. Но вот из минусов такой тип радиаторов может похвастаться тем, что очень незащищен от язвенной коррозии и сгноить радиатор до появления первых маленьких сквозных дырочек можно за пяток-десяток лет. Особенно если на лето слить с него воду, как это делают в системах центрального отопления. Если же в такой радиатор попадает грязь, то удалить ее становится проблематично из за слишком узких каналов. По этой же причине такой тип радиаторов затруднительно использовать в схемах с естественной циркуляцией. Слишком высокое гидравлическое сопротивление. Из всего вышеперечисленного следует, что такой тип радиаторов подойдет только для систем отопления частного дома с принудительной циркуляцией.

Биметаллические радиаторы.

Самые дорогие, но и самые достойные. Представляют собой стальные трубки на которые напрессованы алюминиевые ребра и другие элементы. Легок, изящен и неприхотлив. Очень прочен и выдерживает давление до 50-60 атмосфер. Подойдут как для частного дома, так и для систем центрального отопления.

И немного о конвекторах.

cтальные радиаторы Конвекторы предназначены исключительно для нагрева воздуха за счет конвекции. Если у радиаторов помимо конвективного теплообмена присутствует и радиационный (то есть излучением). За счет излучения нагреваются окружающие предметы, в том числе и одежда людей находящихся в помещении. Поэтому люди могут чувствовать себя так же комфортно при более низких температурах в комнатах, что позволяет сэкономить. В качестве доказательства приведу пример, когда февральское солнце , щедро светящее с неба, позволяет чувствовать себя превосходно даже в морозы.
Радиаторы конечно не излучают так как наше небесное светило, но какую-то лепту вносят. Конвекторы же лишены этого достоинства и поэтому не пользуются такой популярностью как радиаторы.
Из достоинств можно отметить малые габаритные размеры конвекторов и поэтому они незаменимы в домах с панорамными окнами и в тех местах, где установка радиаторов не удается по причинам их больших габаритных размеров.
Теперь вернемся к главному вопросу.

Как все же выбираются радиаторы?

Если вы определились с типом радиаторов, то останется только посчитать мощность , которую им требуется отдать, чтоб восполнить теплопотери и рассчитать количество ребер. Для этого необходимо поинтересоваться характеристиками радиаторного ребра, а точнее его тепловой мощностью. Однако, стоит оговориться, что заявленную мощность ребро выдаст при средней разнице температур 65 градусов (по старым Советским ГОСТам), если конечно не указаны другие температуры. Что означают эти цифры разберем на примере.
Теплопотери комнаты составляют 2 квт или 2000вт. Расчетный температурный режим теплосети проектировщики приняли следующий: максимальная температура прямой 75 градусов, а обратки 65 градусов. В доме поддерживается температура +20 градусов.
Сначала найдем среднюю температуру радиатора. Она приблизительно равна среднему арифметическому температур прямой и обратной воды. в нашем случае

Тср=(75+65)/2=70 градусов.

Если в доме температура +20, то средняя разность температур между радиатором и воздухом составит:

70-20=50 градусов.

Мощность ребра чугунного радиатора М-140 при разности температур 65 градусов равна 160 вт, а в нашем случае при разнице в 50 градусов она составит

Q=160*50/65=123 ватта.

Тогда на комнату понадобится n=2000/123=16 ребер, или 2 батареи по 8 ребер. А вот если бы ставились биметаллические радиаторы SIRA RS600, с большей высотой и мощностью ребра в 229 вт, то их бы потребовалось:

n=(2000*65)/(229*50)=11,3=12 штук.

Вот таким простым способом можно легко определить количество ребер которое вам необходимо.
Glaz2137.

Рекомендуем к прочтению Расчет самодельного радиатора.
