Котел Glaz 24

Характеристики котла Glaz 24

Номинальная мощность: ------------------------------------------------------- 24 квт
Минимальная мощность: ------------------------------------------------------ 6 квт
Минимальная мощность при которой
сохраняется устойчивое горение: -------------------------------------------- 3,8 квт.
Габаритные размеры (ШДВ): ---------------------------------------------- 7309901310 мм
Объем шахты: ------------------------------------------------------------------------120 дм куб
Длительность горения на номинальной мощности: ------------------ Не менее 5 часов
Длительность горения на минимальной мощности: ----------------- Не менее 20 часов
Минимальная высота дымовой трубы: ----------------------------------- 4 метра
Минимальный диаметр дымохода: ----------------------------------------- 130 мм.
Температура уходящих газов расчетная: ---------------------------------- 140 градусов Цельсия
Применяемое топливо: ---------------------------------------------------------- Дрова

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

Описание конструкции

Котел Glaz 24 является шахтным котлом длительного горения, полностью энергонезависимым и работающим на дровах любой влажности. В основу, при проектировании данного агрегата были положены наработки и опыты проведенные нашей командой для организации работы котла на минимальных режимах и сохранения при этом приемлемой экономичности и вследствие чего отказ от теплоаккумулятора. Так же данный котел разрабатывался под конкретного пользователя и его технические условия.
Такие как:
Мощность максимальная: не менее 24 Квт
Длинна загружаемых дров: 500 мм и менее
Высота дымовой трубы : 4 метра
Энергонезависимость, возможность работы на естественной циркуляции и минимальная длительность горения от 4-5 часов.
Возможность эксплуатации котла без теплоаккумулятора.

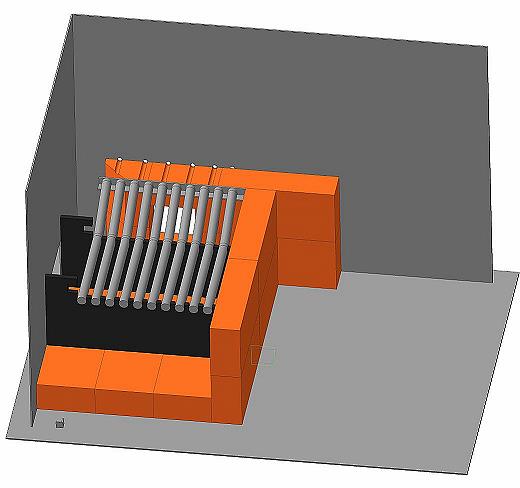

Конструкция котла Glaz 24 выполнена из двух частей. Нижняя часть шахты, подколосниковое пространство и камера дожига футерованы шамотным кирпичем. Данное решение предназначено для удержания высоких температур в ядре горения и полного сгорания всех горючих компонентов при работе котла как на номинальной мощности так и на режимах близких к минимуму. Так же для обеспечения устойчивого горения при работе на минимальных мощностях колосники котла разделены на 3 части, а подколосниковое пространство на 3 герметичные камеры. В зависимости от нагрузки на котле, воздух подается в центральную или в боковые камеры, что позволяет регулировать мощность котла без ущерба экономичности. Наклон колосников у боковых камер предназначен для исключения образования зон с несгоревшим топливом и подвисания дров. Угол излома колосников получен опытным путем. Газовое окно разделено на две части с перегородкой по центру. Данная перегородка является несущей и предназначена только для поддержания свода газового окна. В продольном направлении газовое окно тоже разделено на две части каналом подвода вторичного воздуха. Вторичный воздух подводится по всему периметру газового окна, что обеспечивает достаточно хорошее перемешивание и дожиг газов на всех режимах работы. Подвод вторичного воздуха осуществляется по отдельному каналу в подовую часть котла, под камерой дожига. Камера дожига в свою очередь шамотирована по всему объему, кроме входа в теплообменник.

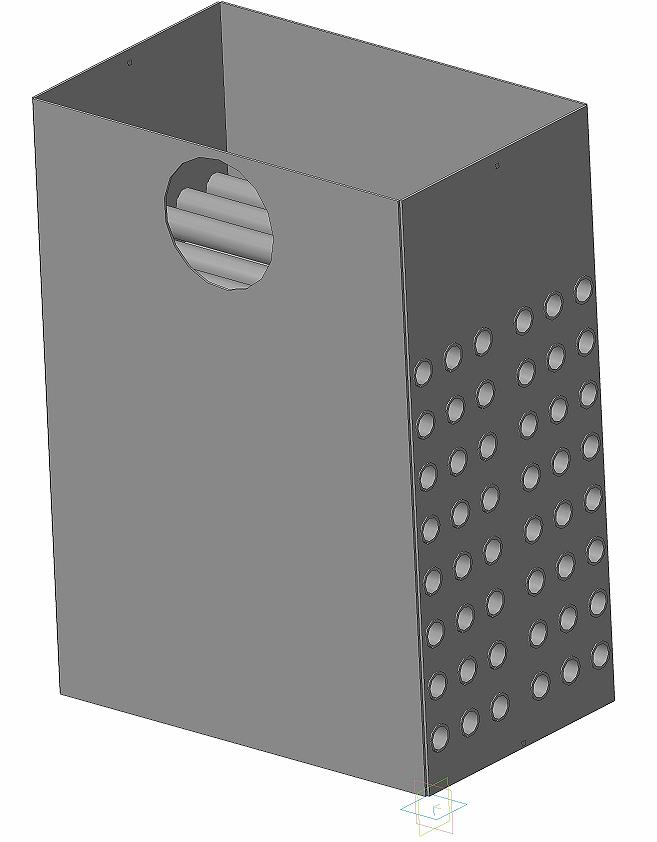

Теплообменник котла Glaz 24 водотрубный одноходовой с рядным расположением труб. В силу того, что котел проектировался под естественную тягу, для уменьшения аэродинамического сопротивления было принято теплообменник сделать одноходовым. Для обеспечения прочистки трубный пучок расположен рядно. Для компенсации потерь в эффективности теплоотдачи теплообменник имеет увеличенную площадь теплообмена, которая составдяет 2,56 кв метра. Теплообменник собран из трубы диаметром 32 мм, как имеющаяся в наличии у заказчика. Во второй редакции котла Glaz 24 теплообменник собран из труб диаметром 57 мм в жаротрубном исполнении. Так же котел снабжен заслонкой для перепуска газов при растопке и дозагрузке. Что минимизирует попадание дыма в помещение.
В данном котле в процессе сборки можно врезать патрубки входа и выхода теплоносителя с любой удобной для вас стороны и путем небольших изменений в лонжеронах-перегородках организовывать циркуляцию через котел. Так же возможна установка терморегулятора для обеспечения заданной температуры.

Если вас заинтересовал котел Glaz 24 и у вас появилось желание его изготовить, вы можете связаться с администрацией сайта по вопросу предоставления комплекта чертежей.
В предоставляемом комплекте нет дверок, заслонок и запоров, так как показывает практика каждый умелец мастерит их на свой лад.
