Испытания котла Glaz12

котел glaz12

4 октября 2014 года был произведены испытания котла Glaz12. Во время испытаний выяснилось, что котел подтвердил заявленные характеристики и в некоторой степени даже их перевыполнил.
В этой статье мы подробно остановимся на каждом этапе испытаний и прокомментируем.
Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

Котел был изготовлен своими силами в городе Бобруйске для отопления частного дома площадью 160 кв метров. Работает он с системой отопления на естественной циркуляции, однако для проведения испытаний в систему был вмонтирован насос и обычный счетчик расхода воды. Для определения температур в подачу и обратку были установлены 2 термометра. Подсоединение по дымовым газам осуществлено к утепленному дымоходу диаметром 133 мм и высотой в 7 метров.

Растопка

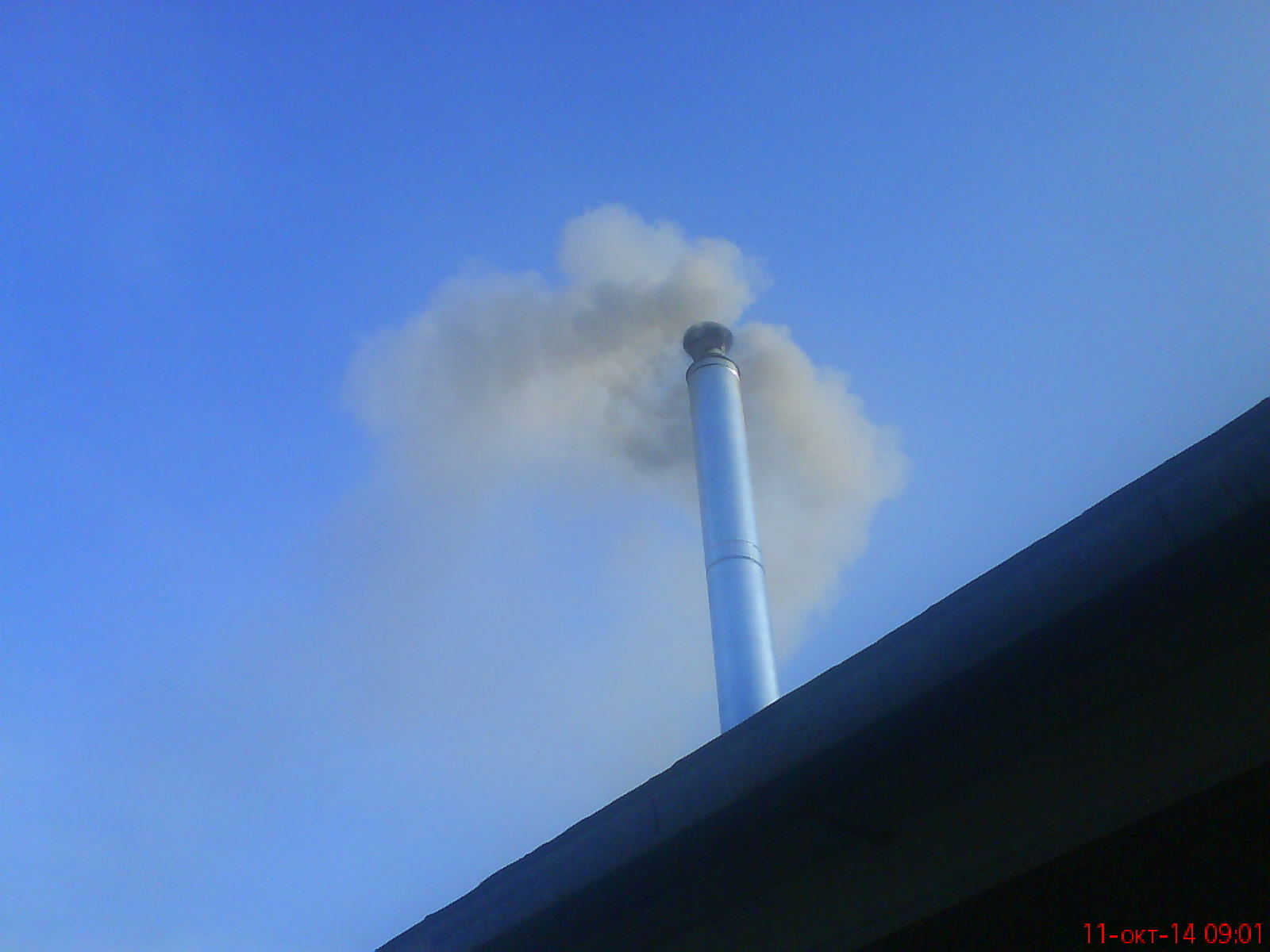

дым в glaz12 Перед растопкой в шахту на колосники были помещены скомканые листы газеты и щепки. Розжиг производился через центральное поддувало, при закрытых боковых, факелом изготовленном из газеты. Растопочная заслонка перед розжигом была переведена в положение открыто, а заслонка вторичного воздуха закрыта. Разгорелся котел в считанные секунды, практически мгновенно, после чего были открыты боковые поддувала для скорейшего формирования слоя углей у газового окна.

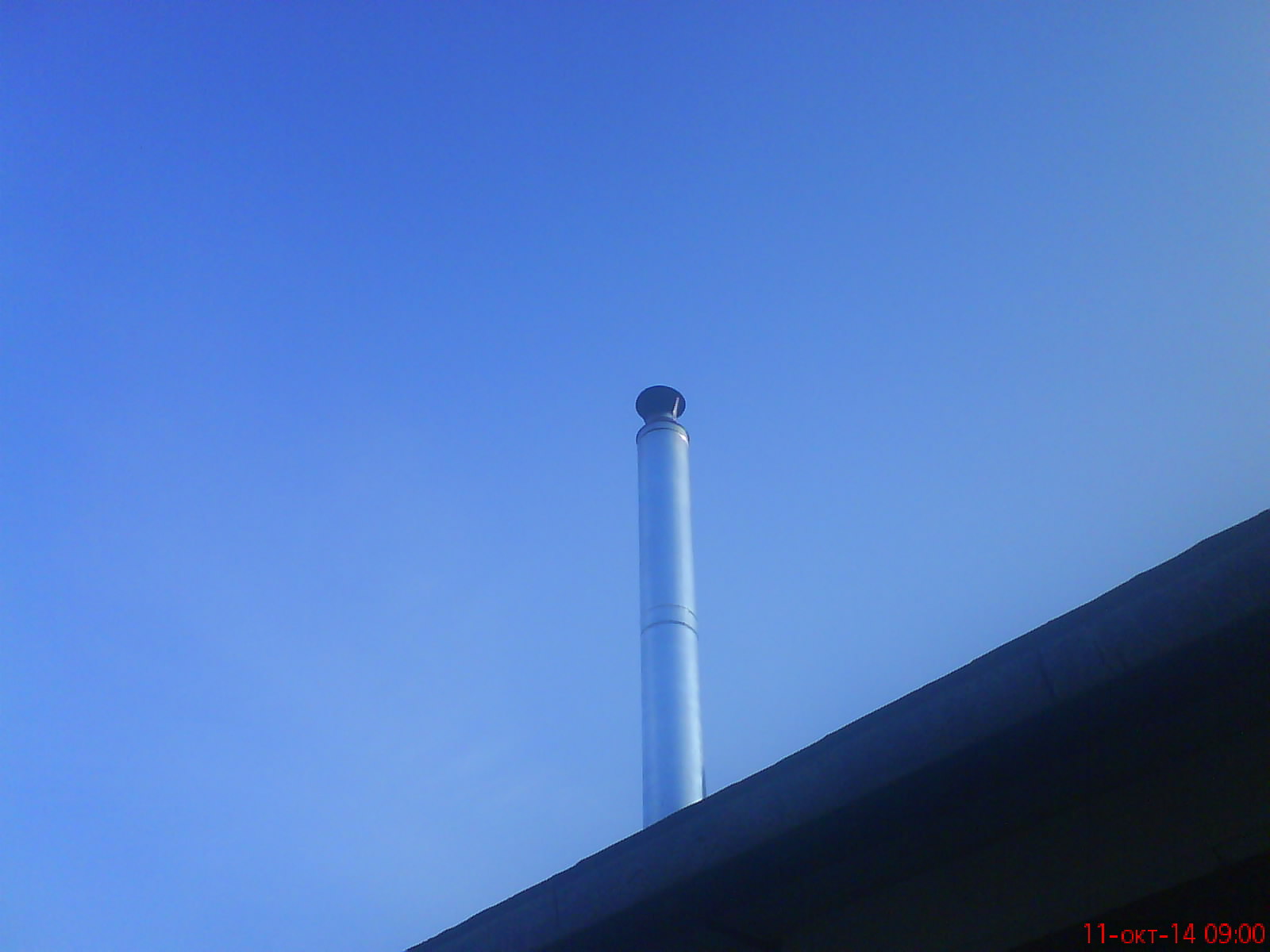

При растопке с открытой заслонкой из дымохода наблюдался густой серовато-желтый дым. Спустя 2 минуты после закрытия заслонки и открытия заслонки вторичного воздуха дым из дымохода начал выходить безцветный, подобно мареву.
Перед испытаниями в систему было залито 280 литров воды с температурой 12 градусов. Ровно через час работы котла на полной мощности был включен насос и температуры в системе распределились так:

Прямая 66 градусов,
Обратка 60 градусов.

Если исключить, что радиаторы в течении часа отдавали тепло помещению и что температура воды в подаче 66 градусов, а принять ее по всей системе 60 градусов, то за 1 час котел нагрел 280 литров на 48 градусов.
Отсюда средняя мощность котла получается:

Q=(280484,187)/3600=15,63 квт

На самом деле максимальная мощность котла котла составила 18 квт, что объясняется отменной тягой дымохода, который как известно выше проектного.

Работа на минимальных режимах

Включив насос и, прокачивая воду через счетчик, мы могли зафиксировать расход воды через котел. Умножив секундный расход воды на разность температур (между прямой и обраткой) и на теплоемкость воды ,мы получали текущую мощность котла.
Например: Насос работал на 1 скорости и в минуту прокачивал через котел 10 литров.
То есть в секунду

G=10/60=0,166 кг

При температураз на подаче 62 градуса и 53 на обратке текущая мощность котла составляла:

Q=(0,1664,187(62-53))=6,25 квт (4,187 кдж/кг-теплоемкость воды)

факел в glaz12 На картинке вы видите горение факела в котле при нагрузке в 4,5 квт. Минимальной мощности при устойчивом горении удалось достичь в 2,8 квт. При этом в камере дожига наблюдался синеватый факел, что говорило о нормальном горении дров, а не их тлении. При этом температура уходящих газов была на уровне 115 градусов, что выше точки росы и дает гарантию, что при таком режиме отложения дегтя на теплообменнике и стекания конденсата по дымоходу просто не будет.
Зачем мы все это делали?
Чтоб честно заявить

Котлу Glaz12 абсолютно не нужен теплоаккумулятор!

Ведь действительно его регулировочный диапазон составляет от 23 до 100 процентов и как видим еще и есть возможность форсировки котла.

Экономичность котла.

Для оценки экономичности котла в шахту было загружено 3 кг древесного угля. Как известно древесный уголь имеет практически постоянную теплоту сгорания вне зависимости от породы древесины и составляет она 31 Мдж/кг. Котел был запущен и отработал с средней нагрузкой 7 квт на протяжении 3 часов. На самом деле нагрузка на котле не была постоянна и в первый час работы она возрасла до 9 квт, а потом стабильно держалась на 7-7,2 квт , после чего медленно стала снижаться и к исходу третьего часа составляла 6 квт. По окончанию третьего часа котел еще горел, но это были уже несущественные крохи и мы их решили не брать в расчет.
При средней нагрузке 7 квт котел выработал за 3 часа

Q=736003=75600 кдж или 75,6 Мдж

Затрачено в котле было

Qz=3*31=93 Мдж

КПД котла составил

КПД=75,6/93= 81,2%.

На самом деле, обсчитав точные полученные данные, мы получили КПД=80,7%. Эта цифра говорит об весьма неплохих показателях. С учетом того, что это был первый пуск и не был отлажен режим подачи вторичного воздуха, эти показатели не являются парадными и должны повыситься.
На видео вы можете наблюдать, как чутко реагирует факел в газовом окне на подачу вторичного воздуха и можете оценить работу котла на форсированном режиме в 18 квт. Температура уходящих газов на этом режиме составила 309 градусов, что вполне объяснимо, ибо мощность котла была превышена в 1,5 раза.
Так же была оценена степень нагрева металла котла без изоляции. Скептики предрекали нагрев нижней части котла до красного свечения, однако пришлось их разочаровать ибо металл нагрелся не более чем до 150 градусов. Наложение слоя изоляции на котел позволит спокойно прикасаться к нему голыми руками.
Так же была замечена еще одна особенность котла- это долгое остывание нижней части за счет аккумулирующей способности кирпичей, что несомненно является плюсом. Опять же скептически настроенные знатоки предрекали быструю коррозию металла в месте контакта его с кирпичем. В силу того, что кирпичи прилегают к сухим стенкам и не контактируют с водяной рубашкой котла, на металле просто невозможно выпадение конденсата и коррозия, плюс к этому нагретые кирпичи явно препятствуют этому процессу.

Далее в программе предусмотренно испытание котла на сжигание торфобрикета и свежеспиленных дров с которыми вы можете ознакомиться в этой статье.

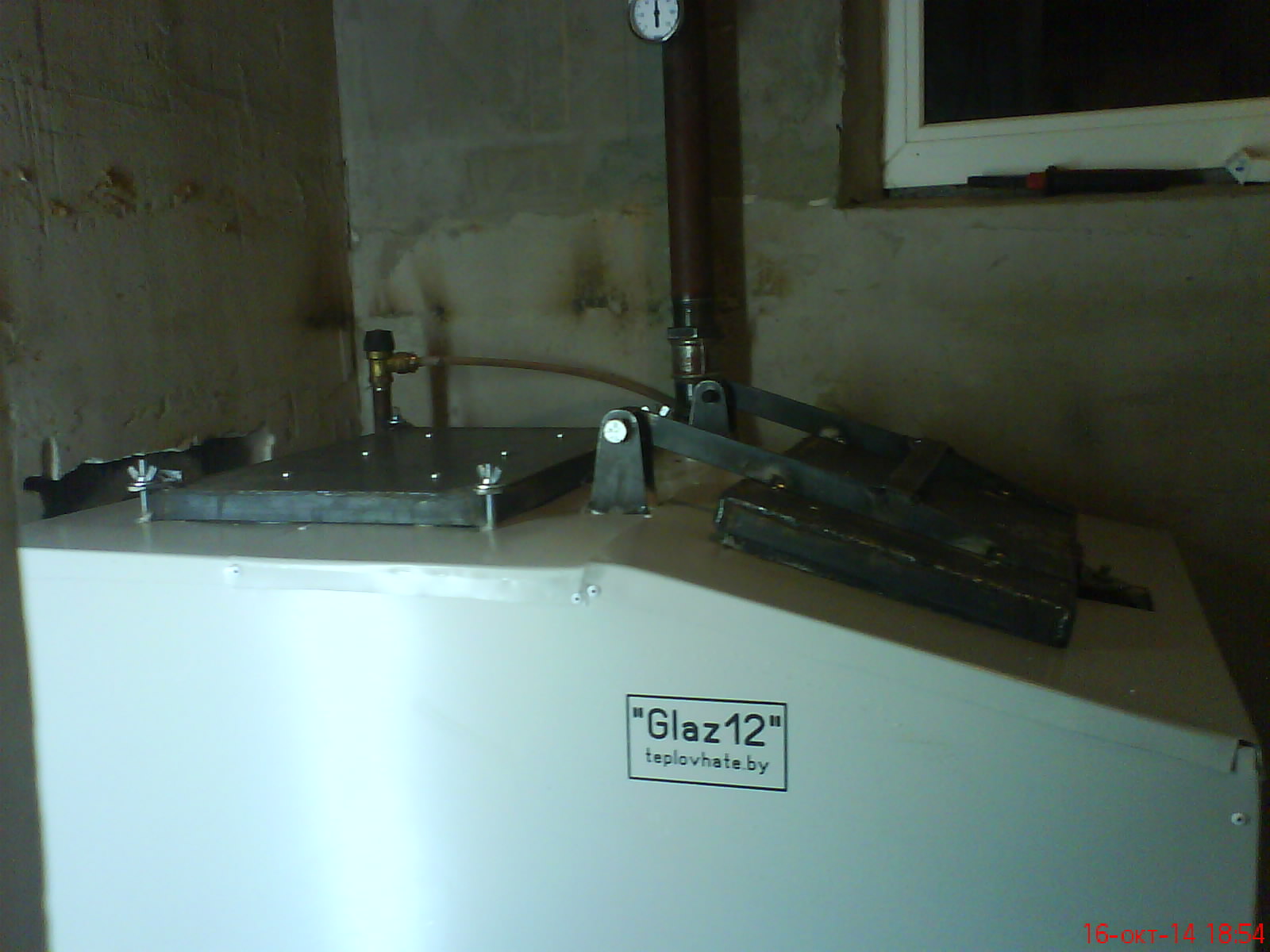

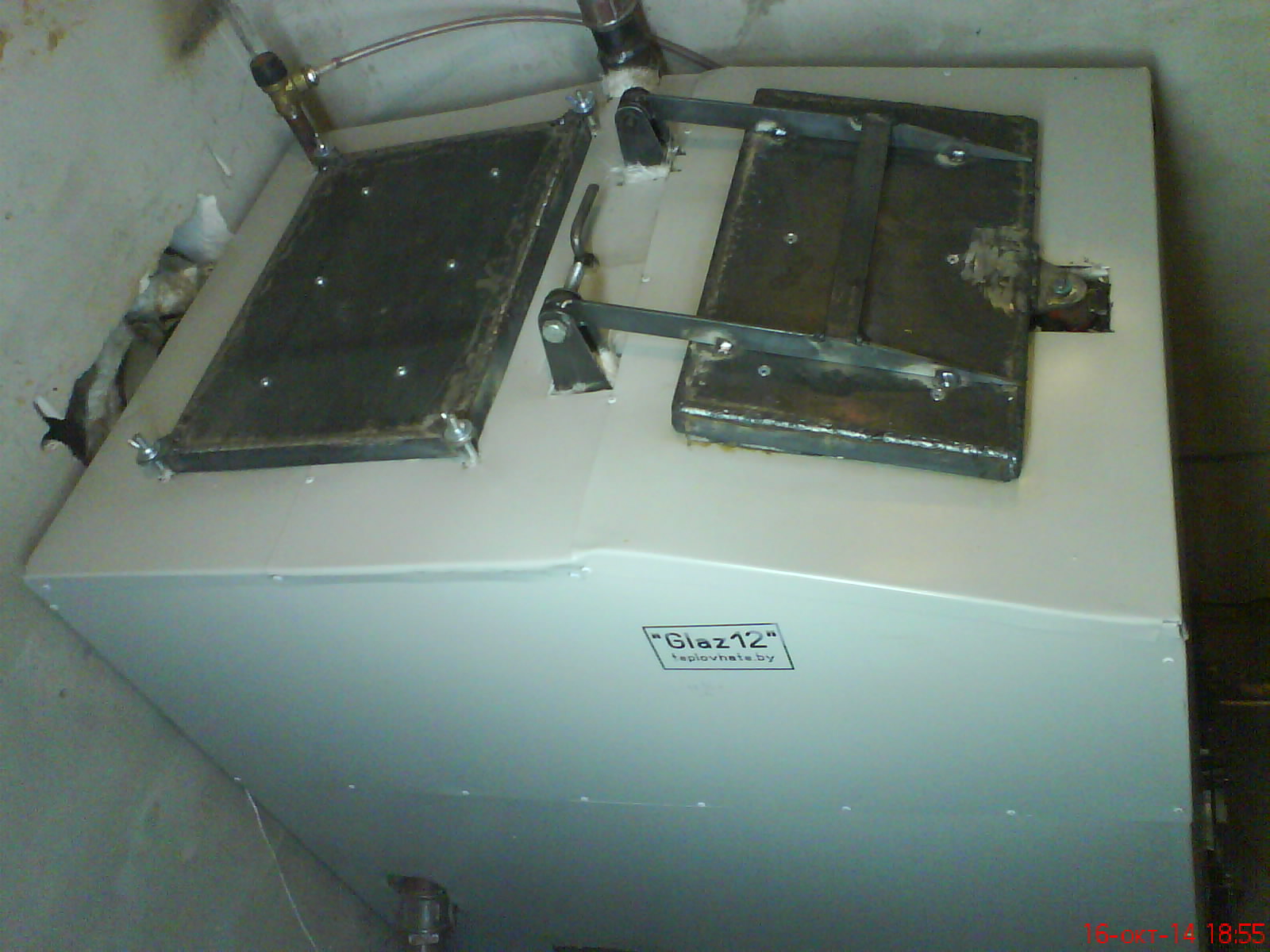

glaz12 glaz12

Если у вас появились какие либо идеи или вы хотите задать вопрос по испытаниям пишите нам на
