Теплоаккумуляторы

Название данного элемента системы отопления говорит само за себя. Теплоаккумулятор (ТА) или буферная емкость служит для того, чтобы аккумулировать (запасать) тепло. Вещь эта хоть и дорогостоящая, но крайне полезна пользователям ТТ котлов. Оттого, что в этих котлах максимальная экономичность наблюдается при режимах номинальных мощностей появляется проблема утилизации избыточной мощности для последующего ее использования. Эту проблему и решает буферная емкость (теплоаккумулятор). Преимущества ее использования на лицо: Это постоянная работа котла с максимальной экономичностью Это увеличение времени между дозагрузками котла Это возможность использования котла летом исключительно на нужды горячего водоснабжения. Это возможность использования в системе отопления любого котла, даже с мощностью в разы превышающей теплопотери вашего дома. В теплоаккумуляторе нет подвижных механических частей, в нем не происходят какие-либо химические процессы и работа его почти все время статична, что говорит о высокой надежности и долговечности данного элемента. Единственный критерий по которому производится выбор ТА это его емкость или объем.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

Расчет необходимой емкости теплоаккумулятора.

Часто можно встретить простые и неверные рекоммендации по выбору емкости теплоаккумулятора: на 1 квт мощности котла принимать 100 литров емкости. Данная рекоммендация не учитывает ни температурный режим системы отопления, ни условия ее работы, ни длительность горения котла и желаемую периодичность его дозагрузок топливом. Следуя таким рекоммендациям у владельца появляется риск превратить ТА в бесполезный балласт. Для того, чтоб теплоаккумулятор на 100% выполнял свою функцию необходимо определиться с некоторыми условиями. О них подробнее.

1. Определяем максимальную загрузку топлива в котел.

Для этого необходимо либо топливо взвесить, либо просто умножить объем топки на коэффициент 0,2.
Например
100 литров *0,2=20 кг дров.
Зная, что в одном кило дров содержится в среднем 3,5 квт*часа энергии мы должны массу дров умножить на 3,5. Так мы сможем оценить какое колличество энергии котел передаст ТА за время сгорания одной закладки. Например
20*3,5=70 квт*час
Зная номинальную мощность котла мы сможем оценить минимальное время сгорания одной закладки
Например:
Мощность котла 25 квт
Время сгорания одной закладки равно
70/25=2,8 часа
Минимальное время сгорания одной закладки можно оценить и опытным путем просто один раз протопив котел.

2. Определяем температурный режим системы отопления.

Этот аспект необходимо рассматривать еще на стадии проектирования системы. В первую очередь нам важна температура теплоносителя на входе в радиаторы при максимальной мощности системы. Если у вас уже смонтировано отопление и вы просто хотите установить теплоаккумулятор , то достаточно только измерить температуру воды на входе в радиаторы при максимальной мощности. Если же ваша система отопления еще находится на стадии проектирования, то нужно посмотреть характеристики устанавливаемых радиаторов. Например: Одно ребро широкоизвестного радиатора FEROLLI при разнице температур в 50 градусов отдает 88,2 ватта тепловой энергии, а при разнице температур в 70 градусов отдает 136,6 ватт. радиаторы ferroli О чем говорят эти цифры? Если у вас в доме температура +20 градусов, то при средней температуре на поверхности ребра в 20+50=70 градусов оно отдаст 88,2 ватта тепла. При средней температуре ребра в 20+70=90 градусов уже 136,6.
Что такое средняя температура радиатора я уже описывал здесь. Но считаю нелишним будет повториться. Обычно при проектировании и расчете систем отопления с принудительной циркуляцией принимают разницу температур между подачей и обраткой равной дТ=10 градусов. То есть

Тпр-Тобр=10.
дТср=70 град.
дТср=(Тпр+Тобр)/2
дТср=(Тпр+Тпр-10)/2 откуда
Тпр=Тср+5 Тпр=70+5=75 градусов
Тобр=Тср-5 Тобр=70-5=65 градусов

Аналогично считаем для второго случая и получаем Тпр=90+5=95 градусов Тобр=90-5=85 градусов Первый пример относится к низкотемпературной системе отопления, второй к высокотемпературной системе. Теплоотдача радиатора- величина почти пропорциональная температуре. Если к примеру теплопотери комнаты составляют 1 квт, а проектировщики установили радиатор в 10 ребер то при разнице в 50 градусов теплоотдача от радиатора будет 882 ватта, что меньше требуемого, а при разнице в 70 градусов 1366 ватт, что больше требуемого. Путем интерполяции легко посчитать при каких температурах радиатор будет отдавать тот самый 1 квт.

дТср=50+(70-50)*(1000-882)/1366-882)=54,9 градуса.

Округлим до 55 град.

Тогда Тпр=80 градусов Тобр=60 градусов.

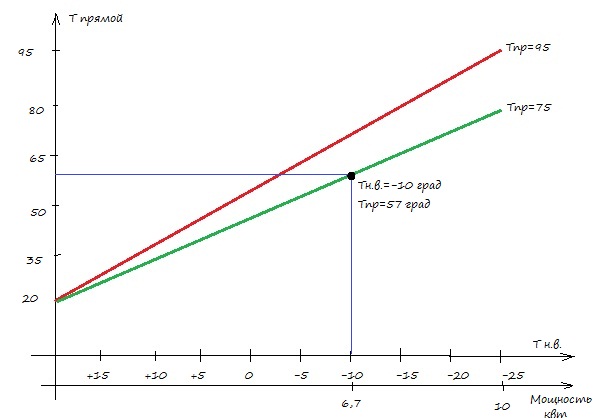

3.Теперь строим график зависимости температуры подачи от мощности системы.

В силу того, что мощность прямопропорционально связана с температурой наружнего воздуха то график примет следующий вид.

Температурный график

Как видим сложного ничего нет. Красная линия- график для высокотемпературной системы отопления, зеленая в свою очередь для низкотемпературной.

4. теперь определяемся с желаемым уровнем комфорта, а точнее с желаемой частотой подходов к котлу.

Живой пример: Василий Иванович работает с 8.00 до 17.00. Просыпается наш герой в 6.00 и ,совершив утренний моцион, уезжает на работу. С нее он возвращается в 18.00. Так же известно, что отходит ко сну Василий Иванович в 23.00. Спит он ночью крепко и абсолютно не горит желанием прерывать свой сон ради дозагрузки котла. Жена его категорически отказалась иметь что-либо с твердотопливным котлом, котельной и вообще с отоплением, а по сему все заботы легли на плечи Василия Ивановича. В приватной беседе с нашим героем выяснилось, что он безболезненно сможет загружать котел и разжигать его заново утром в районе 6.00 и вечером , но не более двух раз с 18.00 до 23.00. На вопрос сколько дней в году он согласен испытывать дискомфорт из-за того, что нагрянут крепкие морозы и придется участить посещения котельной василий Иванович ответил: "Не более 2-3 недель". Теперь смотрим время стояния температур по г.Минску за отопительный период.

от -30 до -25 градусов 0,35 суток
от -25 до -20 градусов 1,83 суток
от -20 до -15 градусов 6,8 суток
от -15 до -10 градусов 15,5 суток
от -10 до -5 градусов 30 суток
от -5 до 0 градусов 79,4 суток
от 0 до +8 градусов 72 суток

Отсюда видим, что 2-3 недели держится температура от-10 и ниже, следовательно до -10 наш герой спит спокойно. Теперь следует и вам , как Василию Ивановичу разобраться в этом вопросе и расставить желаемые приоритеты. После чего можно приступить к рассчетам. Знал бы Василий Иванович, что есть котлы Glaz12 и Glaz16 способные до суток работать на одной закладке, так не мудрил бы с теплоаккумулятором. Да и дешевле бы вышло.

5. Объединяем информацию.

Имеем : ТТ котел с топкой на 100 литров с разовой загрузкой в 20 кг или 70 квт*часов. время горения одной закладки почти 3 часа и мощность котла 25 квт. Теплопотери дома 10 квт для -25 градусов за бортом. Температурный режим отопления 75 прямая и 65 обратка. Возможная периодичность дозагрузки котла: 1 раз в 6 утра и 2 раза с 18.00 до 23.00 в период стояния температур до -10 градусов.

6. Производим расчеты.

Расчитываем теплоаккумулятор для температуры -10 градусов, (см выше). При этой температуре наружнего воздуха температура прямой составит

Тпр=20+(75-20)*(20-(-10))/(20-(-25))=57 градусов

А теплопотери дома составят

10*(20-(-10))/(20-(-25))=6,7 квт

За сутки дом потратит:

24*6,7=160,8 квт*час тепловой энергии.

А это, исходя из наших условий две с небольшим закладки, что опять удовлетворяет нашим требованиям. Как нам известно закладка горит 3 часа и выделяет 70 квт*час энергии. За эти 3 часа дом отберет

6,7*3=20,1 квт*час, следовательно теплоаккумулятор запасет :

70-20,1=49,9=50 квт*час энергии.

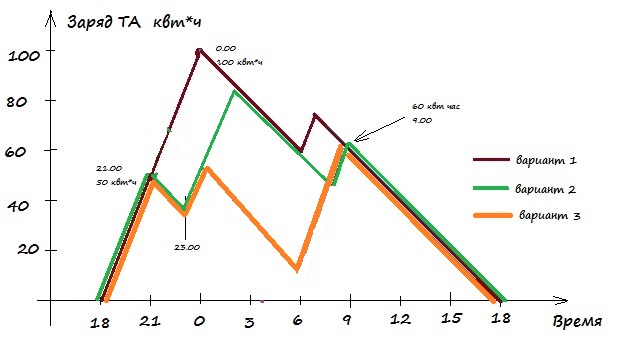

Рисуем еще один график. Заряд ТА


Началом отсчета берем точку в 18.00. Откладываем точку.
Время 21.00 Заряд ТА 50 квт*час.
Этой запасенной энергии нам хватит на 50/6,7=7 часов. Это означает, что если мы не будем добавлять в котел топливо то к 4.00 утра наш ТА разрядится и дом начнет остывать. Можно смириться с этим вариантом, так как до 6 утра осталось совсем немного, но просыпаться хочется в тепле и поэтому рассмотрим дальнейшие варианты событий.
Можно загрузить еще одну закладку дров и к полуночи зарядить ТА до 100 квт*часов которых хватит на 14 часов.
Можно загрузить полную закладку в котел в 23.00 перед сном и тогда к 2.00 ТА зарядится до 87 квт*часов, которых хватит опять же до 14.00.
Ну и третий вариант- это заложить перед сном в 23.00 неполную закладку с расчетом, чтоб к 6.00 утра в ТА оставался небольшой запас. С 6.00 до 9.00 теплоаккумулятор зарядится еще на 50 квт*часов и этой энергии хватит до 18.00.

Как видим наименьшую емкость ТА требует последний вариант.

Анализируюем график и видим, что наибольший заряд ТА наблюдается в 9.00 и составляет 60 квт*час.
В силу того, что воду в ТА мы можем нагреть максимум до 95 градусов, а температуру прямой необходимо подавать 57 градусов , то запас по температуре составляет
95-57=38 градусов.
Зная, что 1 квт*час это 3600 кдж, получаем, что запасти нужно

3600*60=216000 кдж или 216 Мдж тепла.

Теплоемкость воды составляет 4,187 кдж/(кг*град). То есть для нагрева 1 кг воды на 1 градус требуется 4,187 кидж тепла. После несложных вычислений получим, что емкость нашего ТА составит

216000/(4,187*38)=1350 кг или 1,35 куба.

Мы рассмотрели частный случай с использованием котла только в режиме максимальной мощности. Если же котел оснащен автоматикой, то емкость ТА можно уменьшить в разы.
