Трубы для систем отопления

трубы teplovhate.by

Трубы для систем отопления весьма немаловажная деталь. Ведь именно по ним нагретый теплоноситель поступает от котла к радиаторам и возвращается обратно, ведь именно они являются неотъемлемой частью теплого пола и именно с ними связана основная работа по монтажу системы.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

В данной статье мы разберемся какие виды труб бывают и на что следует обращать внимание при их выборе и монтаже.
К трубам как к важному элементу отопительной системы предъявляются довольно серьезные требования, такие как:

Надежность
Простота монтажа
Коррозионная стойкость
Эстетичность

Начнем наш обзор пожалуй с архаизма, который повсеместно применялся вплоть до конца прошлого века.

Стальные трубы.

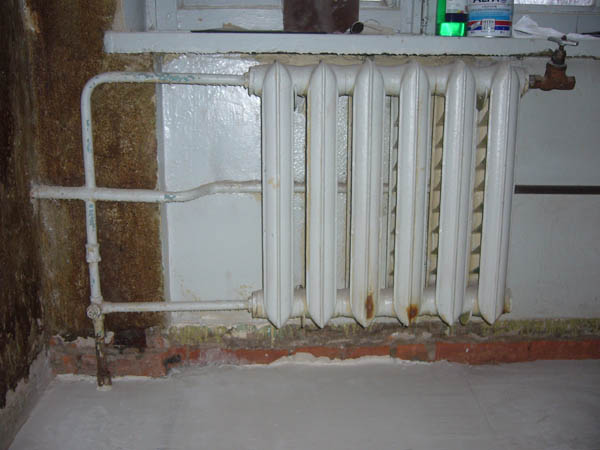

Каждый из нас повсеместно встречается с отоплением реализованным с помощью стальных труб. Вид ужасно покрашенных маслянной краской и идущих вдоль стен трасс в старых квартирах, домах, административных и других зданиях некрасивый радиатор убивает все эстетическое восприятие и поэтому в данное время системы со стальными трубами в частных домах почти никто не монтирует. Однако списывать их со счетов рано ибо обвязку твердотопливных котлов нужно обязательно производить именно металлом . Рождено это требование не на пустом месте, так как сталь выдерживает очень высокую температуру без каких либо для нее последствий. В силу того, что мгновенно погасить твердотопливный котел невозможно, то при закипании температура на выходе может достигать 120-130 градусов и поэтому сталь здесь незаменима.
Еще одним плюсом в пользу стальных труб является их небольшое температурное удлинение, что не требует никаких мер по их компенсации.
Что касается недостатков то их больше чем достоинств:
Стальные трубы обладают низкой коррозионной стойкостью. Конечно, если в теплоносителе нет растворенного кислорода как например в системах с естественной циркуляцией, то сталь живет долго и вечно, но если присутствует кислород и агрессивные газы, то трубы выйдут из строя в течении трех пяти лет. Поверьте, уж язвенная коррозия постарается!
Про эстетику даже и говорить нечего, так как вид труб со всеми муфтами и контрогайками вызывает у человека уныние. А как неудобно это все красить и клеить за трубами обои!
размеры резьб стальных труб В некоторых случаях трубы можно спрятать в стены, но сборка таких систем настолько сложна, что потребует решения весьма непростых задач. Монтаж систем отопления требует навыков, специнструмента и кропотливого труда. Давайте на секунду представим, что нам нужно собрать тройник. (Ответвление от магистрали). Для этого нам понадобится сам тройник, три сгона, три муфты с контргайками и три куска трубы с резьбой. Первая засада кроется в них. Нам либо придется нарезать резьбу на трубе, что очень нудно и трудоемко, либо сваривать трубу с небольшим участком резьбы с основной. Тут уже без толкового сварщика не обойтись. После еще необходимо швы зачистить и проверить на герметичность. А далее? На резьбы наматывается лен, промазывается краской либо Унипаком, накручиваются муфты и контргайки. Все это зажимается газовыми ключами, которыми тоже не везде удобно работать. В общем один тройник отнимает кучу времени и сил. Дабы представить всю сложность сборки в дополнение к вышесказанному осмелюсь предложить продумать задачу сквозного прохождения несущей перегородки в штробленых стенах с которой однажды столкнулась наша команда.
Если мы уже коснулись стальных труб, то предлагаю, уважаемый читатель, поговорить еще и об их размерах. Будучи новичком я часто впадал в уныние, когда слышал такие слова как полдюймовая труба, сгон на дюйм с четвертью и т.д.
Дюйм-дебильная Английская единица, которая благодаря этим мудакам консерваторам плотно засела на своих позициях и не желает уступать их международной единице -миллиметру.
1Дюйм –это 25,4 мм.
Стальная дюймовая труба имеет внутренний диаметр Ду =25мм, а за счет толщины стенок наружний диаметр ее составляет Дн =33,5мм. Резьба нарезана именно по наружней части трубы и называется дюймовой резьбой.
Вот такой парадокс. Дюймовая сантехническая резьба имеет размер не 25, а 33,5мм. Чтобы легче было запомнить все эти размеры на этой страничке вы всегда найдете вот эту табличку.

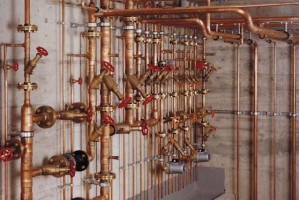

Медные трубы.

Крайне дорогое удовольствие. Для систем отопления данные трубы применяются крайне редко. размеры резьб медных труб Если отбросить их самый существенный недостаток –дороговизну, то медь –прекрасный материал для систем отопления. Первое достоинство –это низкая коррозионная активность. В силу того, что вода к данному элементу таблицы Менделеева нейтральна, как и растворенный в ней кислород и прочие газы то система отопления будет вечной.
Также медные трубы выдерживают высокую температуру теплоносителя, что в принципе в системах отопления частных домов и котеджей неактуально. Ну нет там температур теплоносителя под 120-150 градусов, чего конечно не скажешь про корабельные системы. В довесок к этому качеству данные трубы еще и способны выдержать большое давление без каких либо последствий.
С точки зрения эстетики медь тоже выглядит весьма привлекательно. Если пройтись войлоком с пастой ГОИ по трубам, то они будут блестеть так, что любой взрослый кот обзавидуется.
А вот монтаж медных труб сложен. Соединяются они с помощью фитингов которые могут быть обжимными, а могут быть и под пайку. Обжимные фитинги не славятся стопроцентной надежностью и нет гарантии, что они не начнут сопливить и подтекать через некоторое время. А вот фитинги под пайку, при условии их правильного монтажа вечные. Соединяются они с трубами с помощью капилярной пайки. Для этого место соединения зачищают до блеска и наносят флюс. Флюсы бывают разные и на основе различных легкоплавких металлов. Так вот при нанесении флюс растекается по трубе в виде пленки. После трубу до упора вставляют в фитинг и нагревают до такой температуры, что введенный припой расплавляется и затекает в соединение, сам под действием капилярного эффекта.
Также хочется отметить, что медные трубы бывают отожженные и неотожженные. Первые продаются в бухтах и очень хорошо гнутся, а вот вторые реализуются исключительно прямыми отрезками по 4 метра. А теперь представьте сколько фитингов потребуется для монтажа системы из неотожженных труб. И сколько это займет времени. Именно за это монтажники очень не любят медь.
К тому же она очень сильно не дружит с другими металлами. Особенно с цинком и аллюминием. Если не принять спецмер, то эллектрохимическая коррозия принесет вам не мало сюрпризов.
Закончить обзор медных труб хочется историей из жизни когда один знакомый человек выпросил у монтажников пару метров медной отажженной трубы для змеевика. Зачем человеку змеевик я думаю догадаться не трудно. У него возник вопрос как прямую трубу скрутить в красивый змеевик. Друзья посоветовали найти бревно и на него намотать, что и было сделано, вот только вместо бревна человек намотал трубу на телеграфный столб, торчащий из земли.

Металлопластиковые трубы

В отоплении металлопласт появился относительно недавно, но уже успел прочно завоевать свои позиции. Её полюбили монтажники за простоту монтажа, так как она легко гнется и не требует для присоединения никаких сложных приспособлений, паяльников и тем более сварки. разрез металлопластиковой тубы Благодаря металлопласту и появилась мода на лучевую систему отопления, так как не нужно заморачиваться с прокладкой труб, уклонами, а можно просто поставить гребенку и присоединить к ней концы труб. Именно поэтому и начала терять свои позиции естественная циркуляция в отоплении. И именно благодаря этим трубам можно хорошо и качественно смонтировать теплый пол. Отличная теплопроводность этому способствует.
Если посмотреть на металлопластиковую трубу в разрезе то мы увидим следующее:
внутренний полипропиленовый слой крепится с помощью специального клея к алюминиевому слою, а тот в свою очередь защищен, опять же не без помощи клея наружним полипропиленовым слоем. Каким клеем собран весь этот набор не знает никто кроме самого завода изготовителя. И эта информация содержится в величайшем секрете.
Благодаря тому, что полипропилен и алюминий имеют разные коэффициенты теплового расширения именно клей и воспринимает на себя нагрузку расширения слоев. От температурных перепадов (нагрев-остывание системы) клей со временем может не выдержать и начнется отслоение слоев, что закончится неприятностями. Поэтому не стоит гнаться за дешевизной, а подходить к выбору производителя взвешенно и с умом.
фитинги металлопластиковой тубы Соединяются металлопластиковые трубы с помощью фитингов, которых существует два вида: зажимные и пресс-фитинги. Если с первыми соединения получаются разборными, то со вторыми нет.
От изменения температур страдают и фитинги, которые прослабляются и в конце концов начинают течь. Первое время их ещё можно поджать, а вот потом только замена. Именно по этой причине лучше оставлять перед фитингом небольшой запас трубы в виде петли, дабы потом можно было её укоротить и присоединить заново. Благодаря опасению появления течей фитинги не прячут в стены и пол, что иногда просто необходимо.
К достоинствам металлопластиковых труб хочется добавить их высокую корозионную устойчивость. Алюминий не контактирует ни с водой ни с воздухом. Поэтому срок службы данных труб гарантируется за полсотни лет.
Из недостатков можно к вышеописанным добавить следующее:
Данные трубы встречаются максимальным диаметром в 32 миллиметра, что не совсем подходит системам с естественной циркуляцией, где иногда требуются большие размеры сечения. А зауженный диаметр фитингов делает естественную циркуляцию с металлопластиковыми трубами практически невозможной.
В следующей статье мы рассмотрим ближайшего конкурента металлопластиковых труб- полипропилен и сшитый полиэтилен.
