Двухтрубная система отопления

двухтрубная система отопления

Данная система является наиболее удобной, предсказуемой и в сравнении с другими "видами" имеет огромный потенциал для применения и решения различных инженерных задач. В этой статье мы рассмотрим двухтрубную систему отопления и разберемся во всех ее достоинствах.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.


Итак данная система состоит из двух труб: "прямой" - по которой к каждой батарее поступает теплоноситель и "обратной" - по которой уже остывший теплоноситель возвращается обратно к котлу. Замечу, что в отличии от "Ленинградки" в рассматриваемой системе отопления вода поступает к каждому прибору с одинаковой температурой, что несомненно является жирным плюсом.Теперь любое регулирование и манипуляции с кранами на отдельных радиаторах не будут оказывать никакого влияния на соседние.
двухтрубная система отопления Как видно из рисунка все отопительные приборы подключены параллельно и если принять, что каждый радиатор отдает одинаковую мощность, следовательно и имеет одинаковый расход воды через свое нутро, то на участке К-1 он будет наибольший. Ведь именно по этому участку идет вода ко всем пяти приборам. Следовательно и диаметр этой магистрали будет наибольший. Аналогично это же касается и участка 10-К.
А далее часть воды уйдет к радиатору "А" и уже по участку 1-2 пойдет меньший расход. Соответственно и понадобится меньший диаметр трубы. Самый маленький размер трубы будет на участке4-5 и 6-7. Конечно же монтаж такой системы потребует покупки дополнительных переходников и фитингов, однако все же нельзя не согласиться, что намного изящнее будет смотреться тонкая труба, проходящая где-нибудь на видном месте, нежели большая магистральная однотрубной системы.
С точки зрения трассировки двухтрубная система позволяет некоторые вольности которые были бы невозможны с однотрубной.

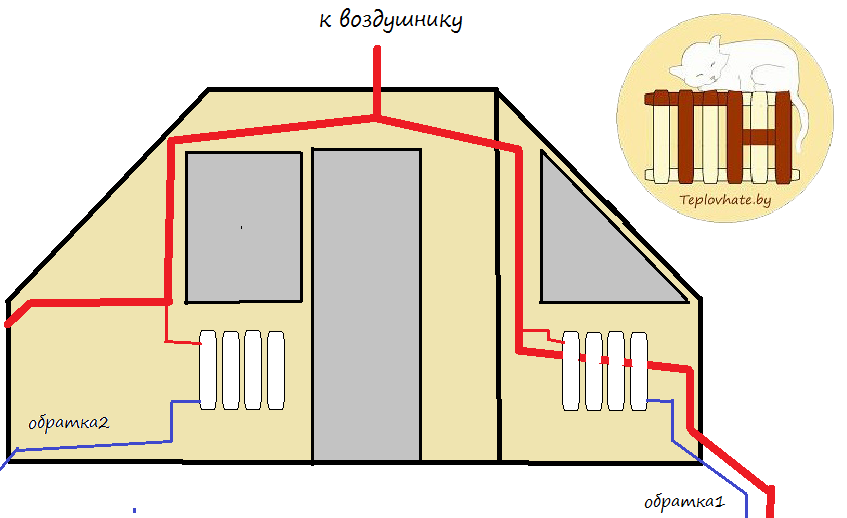

Рассмотрим пожалуй случай с которым столкнулась наша команда на одном из объектов. двухтрубная система отопления Из первого этажа стояк с "прямой" вышел в комнату из пола с южной стороны неподалеку от треугольного окошка. В силу того, что трубы прокладывались скрытно, то есть в штробах, мы, соблюдая все уклоны , подошли к радиатору который располагался под треугольным окошком на восточной стороне комнаты. Вышеописанное окошко примыкало своей гипотенузой к потолку довольно таки плотно и провести трубу без последствий для окна и потолка не было возможности, а по сему труба подачи прошла за радиатором ниже точек его крепления к стенке. Её конечно можно было бы вести с соблюдением всех уклонов и дальше, но , пройдя стенку, уже в другой комнате жильцам для выхода на балкон потребовалось бы совершать акробатические трюки. Поэтому сразу после радиатора "прямая" пошла вертикально вверх, благополучно обогнула балконную дверь, и ушла раздавать тепло далее, но уже с отрицательным уклоном. Так как под балконной дверью провести трубу не было никакой возможности, то единственным минусом данного решения было появление дополнительной "обратки" и вывода на чердак воздушника. С однотрубной системой реализовать отопление данного этажа было бы НЕВОЗМОЖНО.

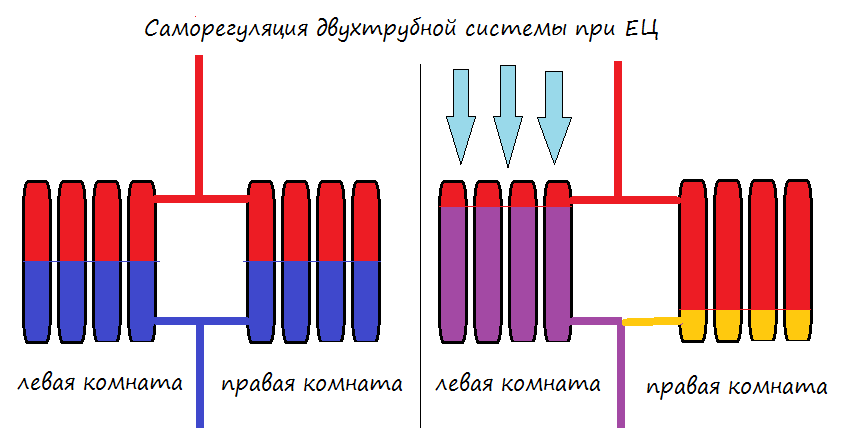

cаморегулирующаяся двухтрубная система отопления Еще одним замечательным плюсом двухтрубной системы является ее способность к саморегулированию при работе на естественной циркуляции. Представим, что у нас есть два одинаковых радиатора, расположенных в разных комнатах. Подключены радиаторы к двухтрубной системе. Работают они одинаково, тепла выдают в одинаковых количествах и температуры, как и расходы воды через них тоже будут равными.
Теперь смоделируем ситуацию,что в левой комнате открыли окно и поток холодного воздуха начал захолаживать батарею, а в правой комнате наоборот, на радиатор положили сушиться ватник и ограничили от него теплоотдачу.
Первыми конечно же на эту ситуацию отреагируют температуры на выходе из батарей. В левой она понизится, а в правой повысится. В результате в общую обратку будет стараться затечь более холодная вода, так как она тяжелее, то есть плотность больше. Говоря по научному: "У левого крыла увеличится циркуляционное давление." Соответственно и увеличится расход через него. Природа сама заботится о равновесии и физические силы направляют в батарею больший расход. В ту батарею где сушится ватник, наоборот расход уменьшится. Однотрубной системе такое конечно не под силу.
Если вы хотите узнать информацию по расчету двухтрубной системы рекомендуем прочитать следующий цикл статей.
