Однотрубная система отопления (Ленинградка)

ленинградка

Сколько споров и дебатов происходит на специализированных форумах по поводу преимуществ и недостатков данной системы и вроде уже давно поставлены все точки над "i", но все равно споры продолжаются, уходя на новый виток, и данная система находит своих новых приверженцев и противников. В данной статье мы рассмотрим принцип работы "Ленинградки", а так же все её достоинства и недостатки.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

Данная система широко применялась во времена СССР с целью экономии и упрощения прокладки инженерных систем и до сих пор является популярной в строительстве многоэтажного бюджетного жилья.
Однотрубная система представляет собой, грубо говоря, замкнутое кольцо или контур в котором последовательно соединены все радиаторы и котел. Горячая вода после котла проходит каждый радиатор, постепенно отдавая свое тепло и остывая. Для понимания работы рассмотрим простейший пример.
Допустим у нас есть 5 радиаторов, подключенных к данной системе и все эти радиаторы отдают одинаковую мощность. излучение glaz6,50 Система эта работает либо за счет естественной циркуляции либо там стоит очень "дохлый" насос, поэтому температура на выходе из котла составляет 80 градусов Цельсия, а на входе в котел 55. Если по условиям задачи радиаторы отдают одинаковое количество тепла, то проходя их, теплоноситель будет остывать на одинаковую величину, то есть на 5 градусов.

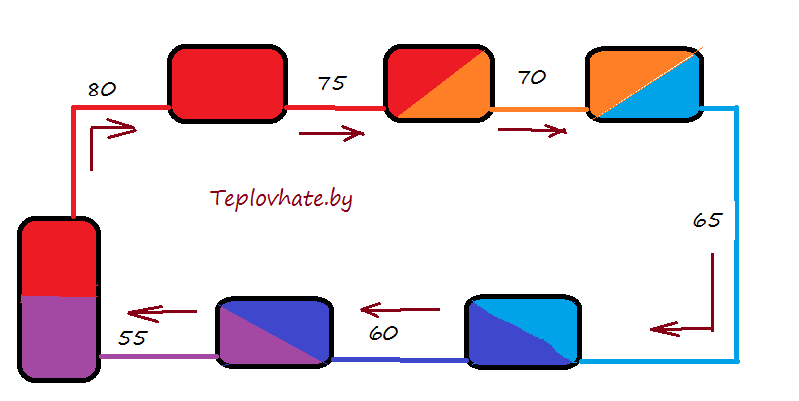

Температуры по радиаторам распределятся следующим образом: 80-75, 75-70, 70-65, 65-60, 60-55. Для наглядности я изобразилих на рисунке.
Возникает вопрос. А одинаковые ли у этой системы будут радиаторы? Конечно же нет! В них будет разное количество ребер. В первом по ходу их будет меньше, а в самом последнем наибольшее количество. При проектировании "Ленинградки" следует учитывать этот немаловажный фактор. Все оттого, что теплоотдача радиатора зависит от разности температур самого прибора и воздуха в помещении.
Средняя температура первого радиатора составит

Тср1=(80+75)/2=77,5 град.

Последнего

Тср5=(60+55)/2=57,5 град.

А если принять, что в комнатах температура воздуха 20 градусов по Цельсию, то разница в теплоотдаче между первым и последним радиатором в нашем случае составит:

n=(77,5-20)/(57,5-20)=1,53 раза

Для нашего примера выглядит довольно убедительно.
Теперь представим, что в первой комнате кому-то стало жарко и он придавил регулировочный вентиль на первом радиаторе. Таким образом этот кто-то придавил расход и по всем остальным приборам, что несомненно скажется на работе всей системы. Для того, чтобы манипуляции с отдельными радиаторами не были так чувствительны для остальных приборов в "однотрубке" их байпасируют. Теперь даже если мы перекроем расход через один радиатор, за счет байпаса теплоноситель пройдет дальше по системе. Однако и здесь не все гладко. По байпасу в следующий радиатор пойдет более горячая вода и он начнет отдавать больше тепла чем положено, что потребует опять же его последующей регулировки.
излучение glaz6,50 Однажды меня в гости к себе в коттедж пригласил давний товарищ. Посидеть и поговорить толком нам с ним так и не получилось по причине того, что он постоянно срывался с места и куда-то убегал. Оказывается бегал настраивал систему. В его "Ленинградке" было последовательно соединено аж девять батарей с термоголовками и манипуляции с одной батареей сказывались на остальных восьми. После этого я пришел к выводу, что оптимальным вариантом будет расположение в такой системе 3 максимум 4 приборов на одной ветке. Три или четыре батареи- это отопление совсем маленького домика, типа дачного. Если же хочется отопить коттедж, то про данную систему лучше забыть как про страшный сон.
Так же хочется обратить внимание на байпасы радиаторов. Существует мнение, что диаметры байпасов в "Ленинградке" должны быть меньше чем диаметры магистрали. Иначе в батарею не пойдет теплоноситель. Заблуждение! Все будет работать и работать отлично. А вот заужение байпаса ничего путного для системы не даст, будет только хуже регулироваться.
В силу того, что длинна кольца в однотрубке может составлять довольно таки приличную величину, а прокачивать через него следует весь расход теплоносителя то к напору насоса будут повышенные требования и поэтому насос следует выбирать соответствующий.
Если же система с естественной циркуляцией, то диаметр труб должен быть тоже солидным и еще неизвестно, что в итоге выйдет дешевле: одна длинная труба большого диаметра либо несколько труб, но диаметром поменьше.
Кстати насчет дешевизны. Основным достоинством данной системы является ее простота и дешевизна, но в свете того, что трубы сейчас стоят относительно недорого, то данная экономия относительно стоимости котла , радиаторов, фитингов и прочего оборудования окажется мизерной. Так что, уважаемый читатель, если у вас большой дом, то лучше тысячу раз подумайте, прежде чем соглашаться на однотрубную систему отопления.
