Нетривиальные задачи и их решение 1

Каждый второй клиент, обратившийся к нам за консультацией, имеет свое видение системы отопления в собственном доме или объекте. И иногда некоторые желания и хотелки ставили нас ненадолго в тупик. Ненадолго!
Иногда клиенты просто обращались за помощью найти проблему в отоплении и ее решить. О некоторых интересных и запоминающихся случаях из нашей практики и пойдет вещание в этой статье.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

1.Иркутская область. Ангарский р-он. Где-то у предгорья Саян. Октябрь 2016.

В августе 2016 по вайберу прозвучал звонок. Суть разговора состояла в следующем. В предгорье Саян начала строится птицефабрика и настал момент серьезно задуматься об отоплении. В силу того, что отапливать придется много корпусов и температуры в Сибири совсем не детские, то требовалась консультация.
Итак, что требовалось.
1. Просчитать необходимую нагрузку на отопление всех корпусов, административных, бытовых и прочих зданий. (То есть теплопотери)
2. Просчитать необходимые диаметры труб для теплосети.
3. Выбрать основное и вспомогательное оборудование.
4. Спроектировать котельную и реализовать ее в металле.
Самое главное заключалось в хотелках. Которые были очень даже немногочисленны.
1. Работников, а тем более квалифицированных людей готовых обслуживать котельную и топить котлы в этой глухомани нет.(Возить из Ангарска крайне дорого). Тем более многие любят злоупотреблять алкоголем. Поэтому котельная должна быть такой, чтобы никто не угорел, не взорвал котел и нужно предусмотреть все защиты от дурака.
2. Предусмотреть очень гибкую регулировку мощности. То есть от минимума в 20-25квт на инкубатор и младенческий птичник летом( там нужно +33 держать регулярно пока птенцы молоды) и до максималки в 400-450 квт при суровой Сибирской зиме в -40.
3. Топливо должно быть любым. От опилок (которых ежемесячно ожидалось от 300-400 кубов и их нужно утилизировать), дров, угля и даже твердых бытовых отходов. Как решалась эта задача? Просто. Начал с хотелок. Имея опыт создания котлов с широким диапазоном мощностей я решил разработать котел с минимумом в 30 квт и максимумом в 100. Вот так появился знаменитый Glaz 100. На счет многотопливности , посовещавшись всей командой, пришли к решению применить съемный колосник. Дрова и уголь один. Опилки и мусор- второй.( С подкидышем)
Самая интересная и нетривиальная задача состояла в котельной. Первое от чего начали отпираться- никакого избыточного давления в котлах! Только открытый расширительный бак! И никакой общей дымовой трубы. Ни вентиляторов, ни дымососов, только естественная тяга!
Ну и самое вкусное. Расстояния между корпусами метров по 100- 200 друг от друга. Общая протяженность теплосети пару киллометров и местность вроде ровная, но не совсем.
Вы спросите меня, читатели этого сайта: "А зачем нужен план местности?". А для того, чтобы разместить безопасную котельную повыше всех зданий. То есть в высшей точке. (Помогая потом местному прорабу Константину отстреливать нивелиром местность, мы установили, что котельная выше всех корпусов по фундаменту на 3-5 метров).
А теперь смотим рисунок и представляем масштаб аварии если остановятся насосы будь она ниже. Бак-то открытый. Представляем ситуацию когда ночью персонал - истопники спят и пропадает элетричество. Дымососы встали- газы от котлов пошли в помещение и утром следственный комитет Иркутской области выносит из котельной трупы. Представляем ситуацию когда какой-нибудь маргинал забыл открыть краны на котле и, растопив, ушел спать? Тонна воды, превращенная в пар, разворотит котельную и опять же предоставит обильный материал для работников следственного комитета. Думаю страшилок достаточно!
В итоге была реализована следующая схема котельной:
1- Вместо гидрострелки мы установили два коллектора из 108 трубы с перемычкой.
2- Предусмотрели линию безопасности от котлов на бак с "нормально открытым" электромагнитным клапаном на каждом котле.
3- Каждому котлу собственный насос, клапан и индивидуальная обвязка.
Теперь подробнее по каждому пункту.
Котельная была продолговатой и в ней разместили все 4 котла в ряд. Искать гидростелку и тянуть от каждого котла к ней паук труб? Зачем? Коллектора из 108 трубы решили весь вопрос намного проще и дешевле. Даже если ни один котел не работает, а качает воду сетевой насос ( Напор 35 метров, расход 30 куб/час), то он ни во что не упирается и тупо циркулирует через перемычку.
Теперь растапливаем один котел. Пока топливо разгорается и прогревается все нутро агрегата, мы насос включать не будем, а понаблюдаем. Вот потеплела прямая, стала горячей и согласно законам физики она пошла через "нормально открытый электромагнитный клапан" в расширительный бак. Малые крохи потока конечно попадают и в коллектор прямой, но они настолько не значительны, что и говорить о них не хочется. То есть безопасность предусмотрена. Даже если будут кипеть котлы, то бак тупо превратится в большой чайник из которого будет идти пар.
Как только мы подадим электроэнергию на оборудование этого котла (обязательно одним рубильником), то сразу включится насос и закроется электромагнитный клапан. Насос начнет гонять воду и когда клапан ESBE 511 увидит температуру обратки более 60 градусов, то он начнет подтягивать воду из коллектора обратки, уменьшая тем самым расход через перемычку. Зато в конце перемычки два потока опять воссоединятся и вместе пойдут на всас сетевого насоса, но уже с другой температурой.
При пробных запусках котлов во время монтажа котельной была обнаружена еще одна интересная особенность. Возможность дегазации воды котлами которые не включены в сеть. Все мы хоть раз заглядывали в чайник в ожидании его закипания, и видели на стенках пузырьки. Это вода при повышении температуры выдавливает из себя растворенный кислород и углекислый газ. А эти газы могут принести много беды как котлу так и системе отопления путем язвенной коррозии, прогрызая металл словно черви.

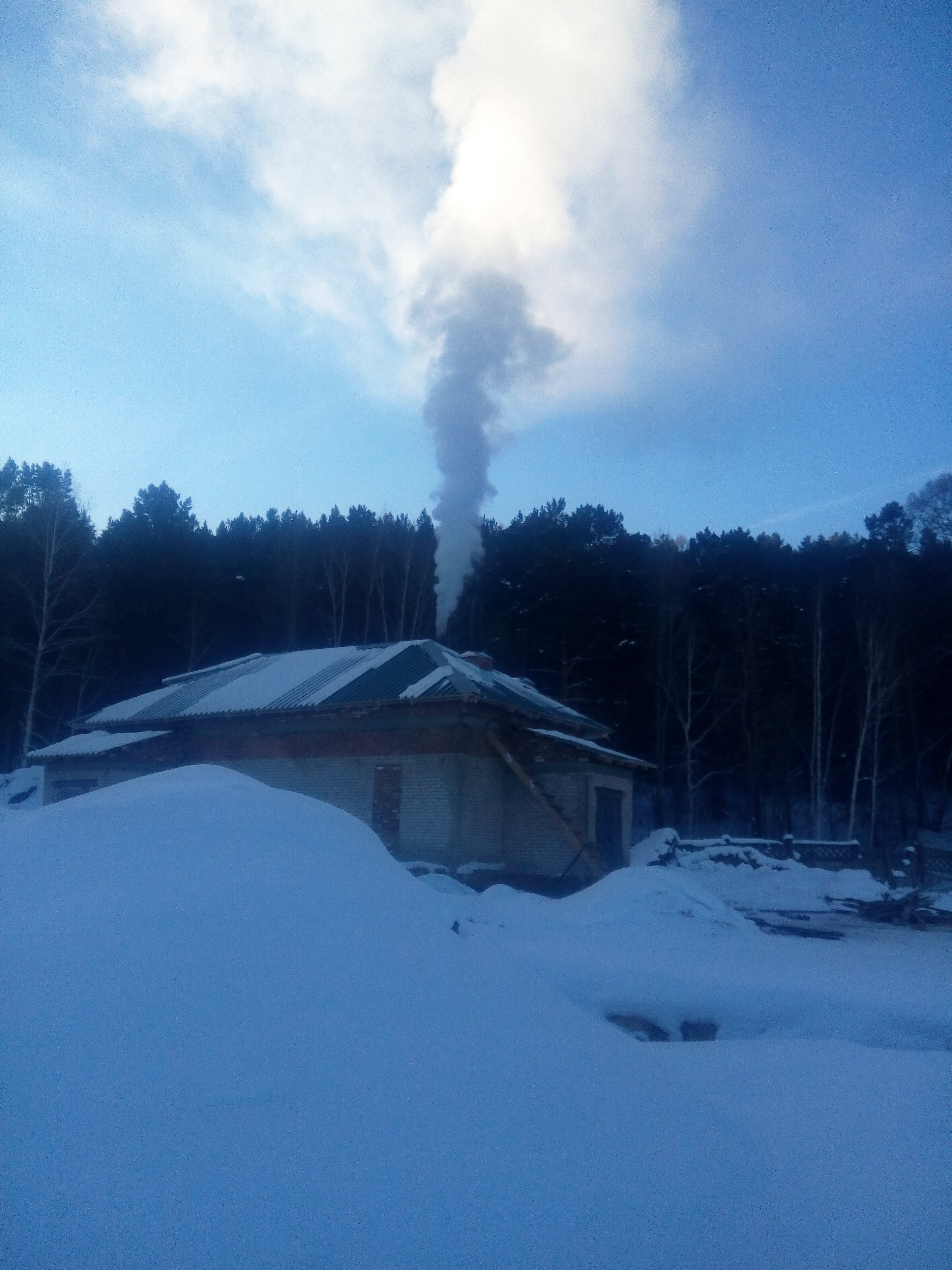

В январе 2017 котельная была реализована в металле и работает по сей день.

2.Чукотка. Анадырь. Октябрь 2017.

После Иркутска и Подмосковья решил котел Glaz 100 прописаться и на краю России. А точнее сесть исключительно на угольную диету и отапливать хостел, в который решили превратить старую котельную. До этого там уже работал дизельный котел, но с учетом отдаленности Чукотки от нефтяных месторождений и сезонной навигации в порт Анадырь- цена за лир топлив составляла очень внушительную цифру. От 60 рублей за литр. Отопление выходило золотое!
Поэтому был заказан мой котел. Основательно пообщавщись с Владивостоком( мои чертежи и подсказки), там наконец- то на плазме нарезали комплект деталей и морским транспортом отправили в Анадырь для сборки. Поэтому под самый конец навигации я полетел на Чукотку решать вопросы.
Вопросы были следующие:
1-Демонтировать дизельный котел без вреда системе отопления.
2- Внедрить в систему отопления два электрокотла ЭВАН-18.
3-Подружить с этой системой отопления котел Glaz100.
4- Сделать систему отопления чувствительной (что-бы электрокотлы были на подхвате и не все сразу, а тандемом).

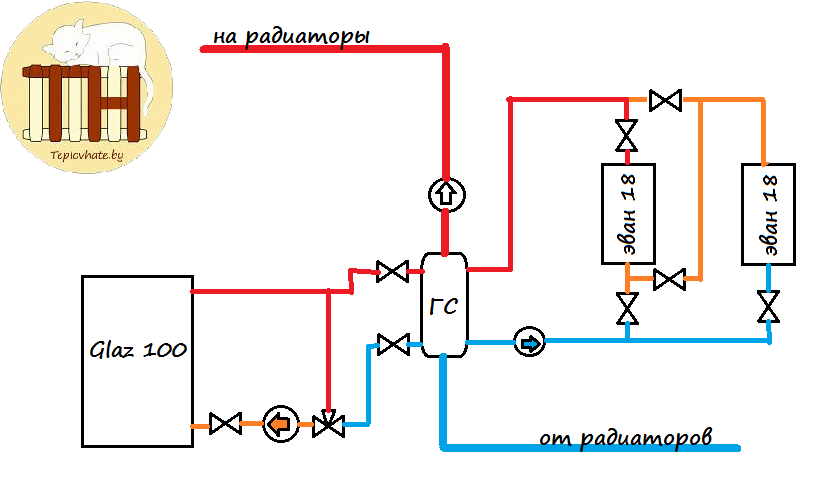

Сразу родилась в голове следующая стандартная схема. Котлы работают на гидрострелку а уже из нее теплоноситель насосом гонится на отопление. В какой-нибудь комнате устанавливается комнатный температурный датчик, который при понижении температуры в ней подает сигнал на электрокотлы и их общий насос для включения. Электрокотлы я решил подключить последовательно, но с возможностью работы какого-нибудь из них независимо( на случай ремонта).

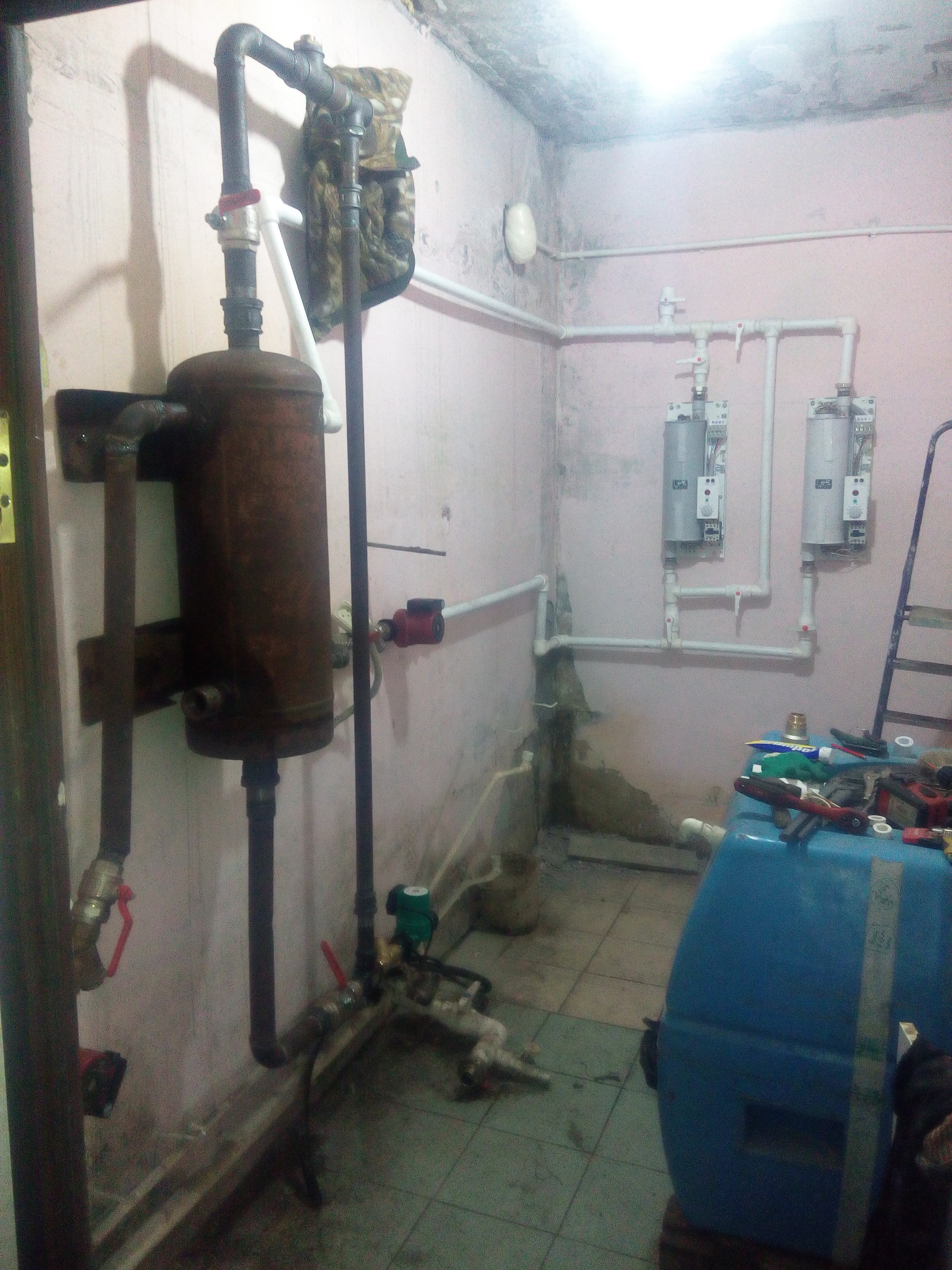

Все фитинги, отводы, краны и прочие элементы системы отопления были куплены загодя еще в Минске и Москве. При монтаже системы единственная загвоздка возникла в гидрострелке. Но старый пустой пропановский баллон спас ситуацию и прекрасно ее заменил.
Электрокотлы по умолчанию должны работать последовательно. То есть при обратке допустим 40 градусов мы задатчиком котла 1 устанавливаем температуру 50 градусов, а на котле 2 60. Можно основную нагрузку возложить на первый котел, а второй перевести в режим догрева- здесь уже хозяин- барин! Пробный запуск системы показал ее полную работоспособность и удобство регулировки. К сожалению котел Glaz100 "Бабр" запустить не успел и поюзать его на местном угле в полную мощь. (В марте 2019 на угле эксплуатировал один из котлов в Иркутске).

3. Беларусь. Даниловичи. Июль 2018

Стандартная ситуация. Требовалось отопить двухэтажный дом. Стандартная двухтрубная система отопления, гидрострелка и куча насосов. Контур радиаторов, контур бойлера косвенного нагрева и контур теплого пола. Все вроде бы обычно, но заказчик очень сильно переживал, что при отключении электричества котел, хоть и уйдет в свой минимум в 3 квт, но тепло будет генерироваться и его нужно куда-нибудь безопасно рассеять.
Делов то! Мы дружим с естественной циркуляцией и поэтому, призвав ее в помощь, спроектировали и реализовали одну ветку отопления по всем канонам ЕЦ.
Пробный пуск отополения по-боевому показал, что трех радиаторов вполне хватает, чтобы безопасно рассеять 3 киловатта тепла. Причем неработающий насос не мешает протоку теплоносителя и пропускает его в достаточном количестве.
За уважительное отношение к законам физики и гравитации ЕЦ нас наградила еще одним бонусом.
Заказчик сильно переживал за горячее водоснабжение дома. То есть хватит ли тепла на бойлер косвенного нагрева (БКН) при пиковом потреблении и не придется ли ему перед каждым приемом душа женой, сыном или им самим ходить в котельную и включать насос на тот самый бойлер. (Паразитная циркуляция горячей воды в системе совсем ни к чему, да и лишний расход электроэнергии тоже.
Первым делом мы посоветовали купить программируемый насос. То есть он должен включаться утром и вечером. Сказано- сделано. Но, расположив бойлер под потолком, мы зафиксировали факт нагрева воды в бойлере опять же за счет ЕЦ. То есть медленно, но верно он заряжается пока температуры не сравняются. Вооружившись этими знаниями, мы их успешно использовали на следующем объекте. Но об этом уже в следующей статье.
