Определение теплопотерь
После того, как мы определились со всеми пожеланиями и хотелками нам необходимо подробно рассчитать теплопотери нашего дома. Это необходимо для выбора оборудования и дальнейших расчетов системы отопления. На рисунке мы видим план дома который мы и будем рассчитывать.
Если у вас возникли вопросы по работе сайта звоните по телефону
+375-29-677-53-35
По этому номеру вы можете получить бесплатные консультации.
Сложен данный объект из газосиликатных блоков толщиной 400 мм и имеет внутренние размеры 9,4*13,4 метра ( с наружи соответственно 10,2*14,2 метра).

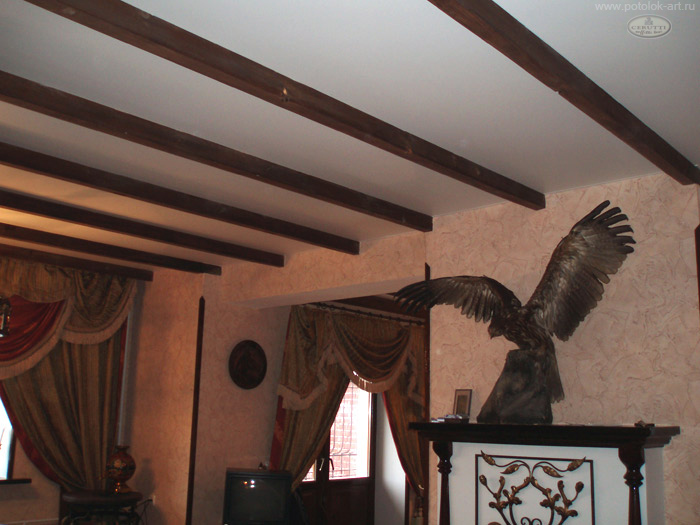

Высота потолков во всех комнатах, кроме гостиной и кухни составляет 3,5 метра. В гостиной и кухне балки перекрытий решено
было сделать видимыми и поэтому потолок подрос ещё на высоту балки (180 мм), т.е. до 3,68 метра.
Такая высота потолков обусловлена многими причинами, которые останутся вне рамок этой статьи.
Перегородки в доме сделаны из белого газосиликатного кирпича толщиной 125 мм.
Подвального помещения под домом нет, поэтому прямо на песчаную подушку будет залита 10 - сантиметровая стяжка чернового пола,
по верх будут уложены листы пенопласта толщиной 100мм и накручены змеевики теплового пола в стяжке толщиной 50 мм.
Чердак в доме не жилой, и исходя из этого, было принято решение утеплять потолок по максимуму. Поверх чернового потолка из 25 мм сосновой доски ляжет 150 мм утеплителя из минеральной ваты.
Стены дома так же будут утеплены 50 мм минеральной ваты.
Как видно из рисунка, окон предусмотрено 9 штук, из них 5 размерами 1800*1700, одно 1400*1700 и две фрамуги 1000*600 мм. Окна насмотрели деревянные из двойного стеклопакета.
Дверей в доме две. Одна парадная размерами 1200*2000 мм и одна черного хода 900*2000 мм.
Как я уже писал
в предыдущей статье
температура в комнатах должна быть +20 С, в санузле +22 С и в тех. помещении +15 С.
Строится данное жилище в Минской области и минимальная расчетная температура окружающего воздуха для этого региона составляет -25 С.
Для нее и будем считать.
Прежде, чем приступить к расчетам советую прочитать
статью
в которой подробно описано теплопроводность материалов и термосопротивление.
Зная, что теплопроводность газосиликата из которого построен данный дом составляет 0,21 Ватт/м*к , найдем термосопротивление 40 сантиметровой стенки:
Rrc=0,4/0,21=1,904 к/Вт;
Теплопроводность утеплителя составляет 0,06 Ватт/м*к , при толщине 5 см термосопротивление утеплителя составит:
Rту=0,05/0,06=0,833 к/Вт.
Штукатурку с обеих сторон стены и обои решил не учитывать, ибо расчетов добавится, а на результат не повлияет.
Суммарное термосопротивление стенки составит:
Rст=1,904+0,833=2,737 к/Вт
Теперь разберемся с полом:
Источники нагрева стяжки чистового пола будут змеевики с водой. Именно от них тепло будет передаваться через стяжку и утеплитель в песчаную подушку.
Термосопротивление 10 сантиметров черновой бетонной стяжки составит:
Rб=0,1/1,51=0,066 к/Вт;
А термосопротивление 10 см пенопласта будет:
Rпн=0,1/0,052=1,923 к/Вт;
Суммарное термосопротивление для пола составит:
Rпол=0,066+1,923=1,99 к/Вт
По аналогии считаем потолок:
Термосопротивление 25 мм сосновой доски составляет:
Rд=0,025/0,052=0,48 к/Вт
А утеплителя из мин. ваты слоем в 150 мм составит:
Rут=0,15/0,06=2,5 к/Вт
Суммарное термосопротивление потолка будет:
Rпот=0,48+2,5=2,98 к/Вт .
Для перегородок толщиной 125 мм из белого газосиликатного кирпича термосопротивление составит:
Rпер=0,125/0,7=0,178 к/Вт
Окна из двойного стеклопакета имеют термосопротивление Rокн=0,8-1,0 к/Вт. Для расчетов возьмем среднее значение Rокн=0,9 к/Вт;
Двери металлические, утепленные имеют термосопротивление около 1 к/Вт;
Расчет начнем с самой теплой комнаты, т.е. с санузла.
Санузел
Площадь пола и потолка составит:
S=2,9*2,5=7,25 м2
Т.к. в санузле будет теплый пол, то в расчетах мы примем температуру змеевика теплого пола как наивысшую (+35 С ),
а за низшую примем температуру песчаной подушки, равную 0 С.
Температуру на чердаке принимаем -25 С, т.к. крыша никак не утеплялась, а покрытие набито по верх обрешетки.
Теплопотери через пол составят:
Qпол=7,25*(35-0)/1,99=127 Вт;
Теплопотери через потолок:
Qпот=7,25*(22-(-25))/2,98=114 Вт.
Теплопотери через стенку в техпомещение:
Площадь стенки контактирующей с техпомещением составляет:
Sст=2,9*3,5=10,15 м2
Теплопотери в техпомещение:
Qст=10,15*(22-15)/0,178=399 Вт.
Суммарная площадь стенок контактирующих с гостиной и кухней :
Sст=(2,9+2,5)*3,5=18,9 м2
Теплопотери в гостиную и кухню:
Qст=18,9*(22-20)/0,178=212 Вт.
Площадь стенки контактирующей с детской-2
S=2,5*3,5=8,75 м2
Теплопотери в детскую-2 составят:
Qд=8,75*(22-20)/0,178=98 Вт
Суммарные теплопотери санузла:
Qсу=127+114+399+212+98=950Вт
Гостиная и кухня
Площадь наружных стен гостиной за вычетом площади окон составляет:
Sст=4,8*3,68-2*1,8*1,7=11,54 м2;
Теплопотери через стенку составят:
Qст=11,54*(20-(-25))/2,737=190 Вт;
Теплопотери через окна:
Qокн=2*1,8*1,7*(30-(-25))/0,9=306 Вт.
Теплопотери через стенку в тех. помещение
Площадь стенки:
S=3,2*3,68=11,78 м2
Теплопотери:
Qст=11,78*(20-15)/0,178=330 Вт;
Теплопотери через пол составят:
Qпол=41,8*(35-0)/1,99=735 Вт
И через потолок:
Qпот=41,8*20-(-25))/2,98=631 Вт.
Тепло передаваемое гостиной от стенок санузла, которое мы считали ранее, составляет 212 Вт.
Суммарные теплопотери гостиной и кухни:
Qгост=190+306+330+735+631-212=1980 Вт
Спальная комната
Площадь наружных стен за вычетом площади окон:
Sст=(6,4+4,25)*3,5-(1,8+2,5)*1,7=29,96 м2
Площадь пола и потолка:
Sп=6,4*4,25=27,2 квадрата соответственно.
Теплопотери через наружную стенку:
Qст=29,96*(20-(-25))/2,737=492 Вт;
Через окна:
Qокн=(1,8+2,5)*1,7*(20-(-25))/0,9=365 Вт
Через пол:
Qпол=27,2*(35-0)/2,99=478Вт
Через потолок:
Qпот=27,2*20-(-25))/2,98=410 Вт.
Суммарные теплопотери спальной составляют:
Qсп=492+365+478+410=1,745 Вт
Детская комната 1
Площадь комнаты
S=3,0*4,25=12,75 квадратов.
Площадь окон
Sокн=(1,4+1,8)*1,7=5,44 м2
Площадь наружных стен за вычетом площади окон:
Sст=(3+4,25)*3,5-5,44=19,93 м2
Теплопотери через стены составят:
Qст=19,93*(20-(-25))/2,737=328 Вт;
Через окна:
Qокн=5,44*(20-(-25))/0,9=272 Вт
Через пол:
Qпол=12,75*(35-0)/1,99=224Вт
Через потолок:
Qпот=12,75*20-(-25))/2,98=192 Вт.
Суммарные теплопотери:
Qg1=328+272+224+192=1016 Вт
Гардероб (чулан)
Площадь гардероба
S=1,8*1,25=2,25 квадрата
Площадь наружной стенки
S=1,25*3,5=4,375 м2
Теплопотери через наружную стенку составят:
Qст=4,375*(20-(-25))/2,737=72 Вт
Через пол:
Qпол=2,25*(35-0)/1,99=40Вт
Через потолок:
Qпот=2,25*(20-(-25))/2,98=34Вт
Суммарные теплопотери чулана:
Qчул=72+40+34+146 Вт
Прихожая
Площадь прихожей
S=3,2*1,8=5,76 м2
Площадь двери
Sд=2,0*1,2=2,4 м2
Площадь наружной стены без учета двери:
S=3,2*3,5-2,4=8,8 м2
Теплопотери через наружуную стенку составят:
Qст=8,8*(20-(-25))/2,737=144 Вт;
Через входную дверь:
Qдв=2,4*(20-(-25))/1=108 Вт
Через пол:
Qпол=5,76*(35-0)/1,99=130Вт
Через потолок:
Qпот=5,76*(20-(-25))/2,98=87Вт
Суммарные теплопотери прихожей:
Qпр=144+108+130+87=469 Вт
Детская 2
Площадь комнаты составляет:
S=4,7*3,3=15,51 м2
Площадь окна:
Sокн=1,8*1,7=3,06 м2
Площадь стенки контактирующей с тех. помещением:
Sтп=2,2*3,5=7,7 м2
Площадь наружных стен без учета площади окна:
Sст=(4,7+3,3)*3,5=28 м2
Теплопотери через наружную стенку составляют:
Qст=28*(20-(-25))/2,737=460 Вт;
Через стенку в тех. помещение:
Qтп=7,7*(20-15)/0,178=216 Вт
Через окно:
Qокн=3,06*(20-(-25))/0,9=153 Вт
Через пол:
Qпол=15,51*(35-0)/1,99=273Вт
Через потолок:
Qпот=15,51*(20-(-25))/2,98=234Вт
Не забываем, что через стенку от санузла в детскую-2 передается 98 Ватт тепла.
Суммарные теплопотери детской-2 составят:
Qg2=460+216+153+273+234-98=1238 Вт
Техпомещение
Площадь тех. помещения:
Sтп=6,1*2,2=13,42 м2
Площадь двери :
Sд=0,9*2=1,8 м2
Площадь фрамуг:
Sокн=2*0,6*1=1,2 м2
Площадь наружной стенки ( без двери и фрамуг):
Sст=(2,2+6,1)*3,5-1,8-1,2=26,05 м2
В тех. помещении змеевики теплового пола прокладываться не будут и поэтому температуру поверхности мы примем как и в помещении +15С.
Теплопотери через наружную стенку составят:
Qст=26,05*(15-(-25))/2,737=381 Вт;
Через дверь:
Qдв=1,8*(15-(-25))/1=72 Вт
Через фрамуги:
Qокн=1,2*(15-(-25))/0,9=53 Вт
Через пол:
Qпол=13,42*(15-0)/1,99=10Вт
Через потолок:
Qпот=13,42*(15-(-25))/2,98=180Вт
Из кухни, санузла и детской-2 в тех. помещение приходят тепловые потоки в 399 Вт, 330 Вт и 216 Вт соответственно.
Итого теплопотери тех. помещения составят:
Qтп=381+72+53+101+180-399-216= -158 Вт
Таким образом видим, что теплопотери тех. помещения с избытком перекрывают тепловые потоки из смежных комнат. Вывод напрашивается простой: тех. помещению дополнительное отопление не требуется.
Суммарные теплопотери дома составят
Qдом=950+1980+1745+1016+146+469+1238=7544 Вт.
