Схема системы отопления
Следующим этапом, при создании проекта системы отопления является ее схема. Можно конечно сразу ее нарисовать и потом рассказывать по каждому узлу отдельно, но мы с вами пойдем другим путем и пройдем его от простого к сложному, учитывая все наши хотелки и тонкости монтажа.
Если у вас возникли вопросы по работе сайта звоните по телефону
+375-29-677-53-35
По этому номеру вы можете получить бесплатные консультации.
В силу того, что отапливаться наш дом будет двумя котлами и помимо самой системы отопления, будет иметь отбор воды на теплый пол и на
бойлер косвенного нагрева, то исходя из этого, в данную систему просто необходима установка гидрострелки, для распределения всех гидравлических потоков.
Смотрим на рисунок:
Для наглядности мы специально разнесли источники тепла (котлы) и потребителей тепла (радиаторы, теплый пол и бойлер) по разные стороны.
Теперь пройдемся по каждой ветке отдельности.
ГК – газовый котел. Думаю, что наиболее симпатично в системе будет выглядеть двухконтурный котел, ибо бойлер косвенного нагрева вещь хоть и хорошая,
но в летнее месяцы производить горячую воду на нужды потребителей предпочтительнее все же напрямую. Следовательно ГВС бойлер и газовый котел будут подключены последовательно.
В газовый котел встроен свой насос и установки дополнительного он не требует. Чего не скажешь о ТТ котле.
Для того, чтоб передать тепло от ТТ котла к
гидрострелке в штатном режиме конечно же нужен насос.
Напомню, что ТТ котел будет установлен в отдельно стоящем гараже и будет связан с отоплением дома посредством подземной теплотрассы.
Это создает определенные сложности для естественной циркуляции и поэтому без разгонной петли и других спецмер здесь не обойтись.
В этом контуре так же будет завязано отопление гаража, что еще добавляет аргументов за установку насоса.
Контур теплого пола реализован от гидрострелки посредством трехходового клапана, насоса и гребенок.
В контур отопления и контур ГВС мы тоже внедрим по насосу, но спроектируем систему так, чтоб эти контура могли работать и за счет естественной циркуляции.
Теперь разберемся по необходимой арматуре, которую придется устанавливать в систему.
Можно конечно обойтись без запирающей арматуры в виде кранов и вентилей, но это вызовет неудобство при эксплуатации.

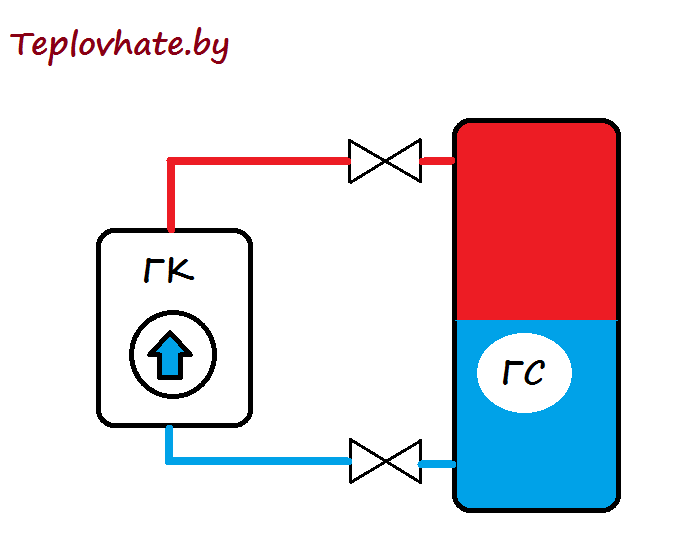

В силу того, что емкость теплоносителя в газовом котле мала и в случае ремонта слить этот небольшой объем не составит труда,
то отсекать котел от системы я предлагаю одной парой шаровых кранов.
Ветки на отопление радиаторами будут иметь пару запорных шаровых кранов.
Один на прямой и один на обработке у гидрострелки. На радиаторах для удобства их демонтажа и для регулирования температуру на входе расположим регулировочный вентиль,
а на выходе шаровый кран. Так же на случай работы с ЕЦ обязательно предусмотрен байпас насоса.
Что касается веток на отопление теплого пола то по аналогии с радиаторами на них будут установлены запорные шаровые краны непосредственно у гидрострелки,
так же для замены или ревизии насоса его так же необходимо отсекать запорными кранами.
В схему теплых полов как можно увидеть на рисунке установлен трехходовой термосмесительный клапан для поддержания заданной температуры подачи.
Если со стороны гидрострелки и насоса клапан отсекается, то со стороны подмеса обратки нет и поэтому есть необходимость установки еще одного запорного крана.
Бойлер косвенного нагрева по аналогии так же будет отсекаться двумя шаровыми кранами.
Далее рассмотрим обвязку ТТ котла. Сразу смотрим рисунок на котором изображен дом и будущий гараж.
В силу того, что между домом и гаражом будет находиться подземная теплотрасса то для организации естественной циркуляции необходимо от котла организовать разгонную петлю.
Роль разгонной петли в данном случае сыграет один или несколько радиаторов либо самодельный конвектор.
Как и в предыдущих случаях радиаторы будут отсекаться шаровыми кранами для ревизии, но еще помимо этого будет предусмотрен байпасный кран.
В случае, если будет необходимость топить ТТ котел, а отопление гаража не понадобиться, то теплоноситель будет поступать по байпасу.
Котел будет отсекаться от системы отопления двумя кранами и как в случае с радиаторами будет реализован байпас.
Это на случай работы системы отопления от газового котла и необходимости отопления гаража.
Как видим на схеме присутствует байпас насоса. Это необходимо для того, чтобы при работе системы на естественной циркуляции насос не создавал излишнего гидравлического сопротивления.
Так же Вас возможно заинтересовала предназначение стартовой линии и стартового вентиля.
Для обеспечения естественной циркуляции как
уже было написано
необходимо чтобы центр радиаторов находился выше центра нагрева в котле,
а если такой возможности нет, то обеспечить небольшое остывание воды в расположенном выше подающем трубопроводе.
В нашем случае возможность расположить радиаторы выше котла есть. Уровень пола в доме на высоте 1 метр над уровнем земли, высота подоконников в доме находится на расстоянии 850мм
от уровня пола или 1,85 от уровня земли. Если вешать радиатор на одинаковом расстоянии от подоконника и пола, то его центр будет располагаться на высоте 1,425 метра от уровня земли.
Гараж в свою очередь будет сделан в уровень с грунтом и соответственно ТТ котел будет находиться на этом же уровне.
Конечно же в роли ТТ котла выступит замечательный агрегат
GLAZ-12
центр нагрева которого расположен на высоте 740мм.Поэтому, как видим, запас по высоте имеется.
Для того, чтобы все это заработало нам необходимо запустить котел по малому контуру через разгонный радиатор по стартовой линии.
Как только горячий теплоноситель достигнет точки MIN, он пойдет вверх по подземной теплотрассе в гидрострелку,
которая обязательно должна находиться ниже радиаторов (и поэтому утоплена в пол), а уже от гидрострелки по трубопроводам теплоноситель пойдет к батареям.
Система начнет работать по большому кругу и стартовый вентиль можно закрывать. В гараже, в самой нижней точке системы нужно предусмотреть и дренажный вентиль
для полного опорожнения системы. В силу разветвленности системы предполагается установить еще один дренаж непосредственно у гидрострелки.
Расширительный бак
в системе будет открытого типа и расположится на чердаке. Врезаться бак будет непосредственно в гидрострелку,
так как в ней не будет скачков давлений.
В следующей статье мы рассмотрим и рассчитаем различные схемы отопления и остановимся непосредственно на выборе оборудования.
