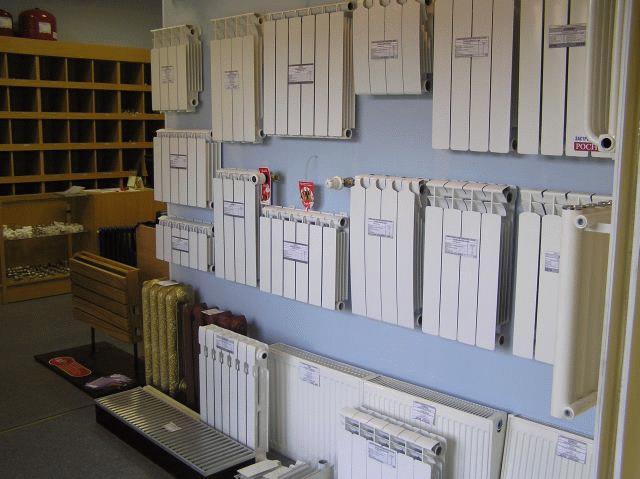

Для того, чтоб перейти к расчетам системы отопления желательно знать какое оборудование будет установлено и уже исходя из этого – приступать.
Будет просто замечательно, если хозяева дома заранее определятся хотя бы с типом радиаторов, которые будут устанавливать в своем жилище. А если еще будет известна и марка этих отопительных приборов, то будет просто отлично.
В данной статье мы пошагово проследим логический путь подбора радиаторов и произведем расчет их количества.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

Первый шаг, который необходимо сделать – это определить температурный режим работы вашей системы. Система моет быть низкотемпературной и высокотемпературной. Четкой границы у этих понятий нет и они являются условными, но все же высокотемпературной системой будем считать ту, у которой расчетная мощность достигается при температуре прямой воды от 70 градусов и выше. Соответственно низкотемпературной будет та, у которой расчетная мощность отопления достигается при низшей температуре. Живой пример – теплый пол.
Недостаток высокотемпературной системы заключается в том, что запаса по мощности в ней нет, и если в каком-нибудь помещении дома вдруг по каким-то причинам станет холоднее, то поддержать температуру будет уже нечем. Один хорошо знакомый человек в своем доме сэкономил на радиаторах, установив во всех комнатах стандартные 10-ти реберные батареи, хотя по проекту кое-где требовалось устанавливать по 13 – 14 ребер. Возиться с добавлением ребер – это же так скучно, подумал товарищ и решил, что сойдет и так. По закону подлости в феврале, когда ночью морозы опускались под 30, ветер очень упруго дул именно в окна той стороны дома, где располагались комнаты с урезанными радиаторами. Ясное дело, что там, стало ощутимо холоднее, а добавить тепла уже нечем. Котел почти закипал, радиаторы шпарили во всю, а все равно этого было мало.
Другое дело низкотемпературная система. Установим больше радиаторов и все. Но это выйдет дороже и если сильно увлечься, то заимеем большие проблемы с конденсатом на дымоходе котла.
план дома Как я уже писал ранее , мой дом будет отапливаться даже при полной потере электричества за счет естественной циркуляции. В силу того, что режим этот аварийный , то для надежности циркуляции я приму разницу между прямой и обраткой в системе в 30 градусов. Температуру прямой для расчетов будет 90 градусов, а обратки 60.
Теперь вернемся к плану дома, теплопотери которого я считал в предыдущей статье, только посчитаны они были без учета потерь тепла на вентиляцию.
В силу того, что я мечтаю о трех детишках, то проживание по комнатам распределится следующим образом:
Спальня: 2 человека
Детская 2: двое детишек
Детская 1: 1 ребенок
По санитарным нормам для комфортных условий проживания одному человеку требуется порядка 30 кубов свежего воздуха в час. Этот воздух будет поступать в жилые помещения с улицы холодным и система отопления должна потратить тепло, чтобы в этом помещении сохранялись комфортные условия.
Так как плотность воздуха составляет 1,294 кг/м3 и его теплоемкость в среднем равна 1 кДж/кг , то для нагрева 30 кубов воздуха от -25 градусов до +20 нам понадобится в час :

Q=301,2941*(20-(-25))=1747 кДж тепла или
q=1747/3600=0,485 кВт тепловой энергии.

Следовательно, в теплопотери каждой жилой комнаты следует добавить мощность в следующих количествах:
Для спальни: 970 Вт
Для детской 1: 485 Вт
Для детской 2: 970 Вт
Суммарные теплопотери для спальни составят:

Qсп=1745+970=2715 Вт

Для детской 1:

Qд1=1016+485=1501 Вт

Для детской 2:

Qд2=1238+970=2208 Вт

Исходя из полученных результатов, мы и будем выбирать оборудование.

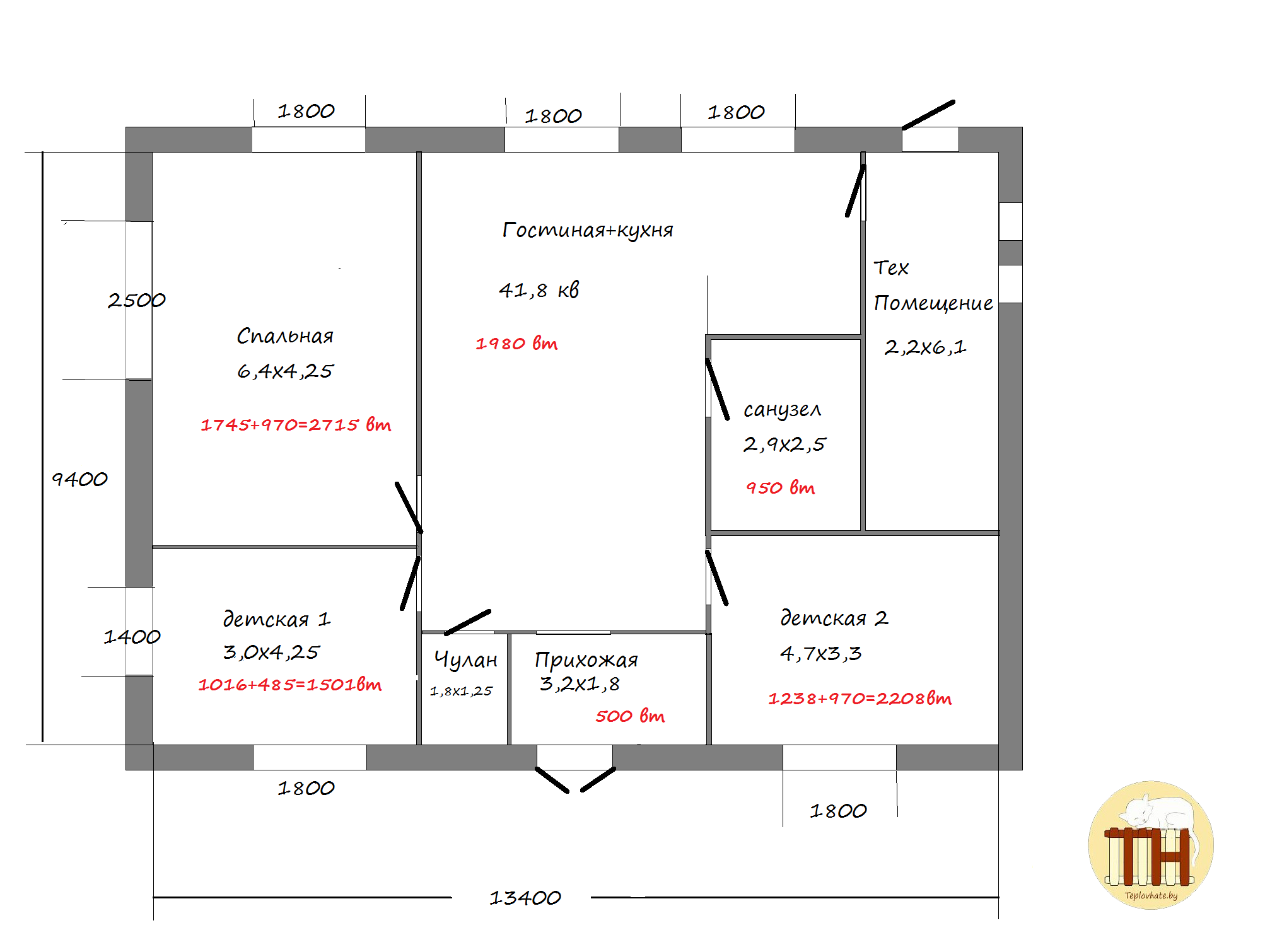

Для наглядности потребную мощность каждой комнаты я разместил на рисунке.

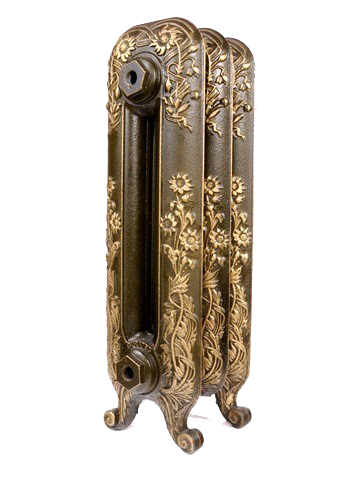

Как было написано ранее : кухня будет оформлена в неком старинно-брутальном стиле и поэтому в ней будут установлены чугунные ретро-радиаторы. красивый радиатор retro york style Наиболее симпатичны в этом отношении радиаторы YORK RETRO style с межосевым расстоянием 400 мм. Теплоотдача одного ребра при разности температур в 70 градусов составляет 110 Вт.
Как мы уже оговорили ранее: температура прямой в данной системе будет 90 градусов, а обратки 60. То есть средняя температура на поверхности будет равна

Tср= (90+60)/2= 75 градусов.

Разница температур между радиатором и воздухом в кухне составит:

dТ=75-20=55 градусов.

При данных условиях теплоотдача одного ребра составит;

Qр=11*55/70=86 Вт

Для отопления кухни, теплопотери которой равны 1980 Вт потребуется

1980/86=23 ребра.

Как видим из рисунка с планировкой дома: на кухню могут быть смонтированы 2 батареи по 12 ребер каждая.(под каждое окно) Дабы не вносить асимметрию (один радиатор 11 ребер, а второй 12) я решил добавить лишнее ребро, поэтому вместо 23 их в сумме выйдет 24. Конечно, 24 ребра при таких температурах шпарить будут поболее, чем расчетные 23, а по сему, при обратном пересчете имеем, что мощность в 1980 Вт эти 24 ребра отдадут при разнице температур в 52,5 градуса. Т.е. средняя температура поверхности составит 72,5 градуса. При температуре прямой в 90 С обратка составит 55 С. Эти цифры нам понадобятся при дальнейших расчетах.
В качестве отопительных приборов для жилых комнат я выбрал алюминиевые радиаторы Ferroli. Данные девайсы проверены не на одном объекте и эстетически выглядят очень даже неплохо в сравнении с панельными стальными радиаторами.
После недолгих сравнений выбор пал на радиаторы Ferroli PAL 5/80. При разнице температур в 50 градусов теплоотдача одного ребра составляет 110 Вт. Следовательно при расчетных 55 теплоотдача будет

Qр=110*55/50=121 Вт

Исходя из полученных данных в спальную комнату потребуется:

Nс=2715/121=22 ребра

или по одиннадцати реберной батарее под каждое окошко.
В детскую комнату 1 потребуется

Nд1=1501/121=12 ребер

или одна семиреберная батарея под большое окошко и пятиреберная под малое.
В детскую 2 понадобится:

Nд2=2208/121=18 ребер

т.е. один радиатор в 12 ребер станет под окошко , а еще один 6-ти реберный установим у северной стенки. Мощности радиаторов будут 1450 Вт и 750 Вт соответственно.
В прихожей будет установлен конвектор мощностью 500 Вт. В силу того, что это все-таки прихожая, то на конвекторе будет удобнее сушить промокшую обувь и детские варежки. Поэтому ширина конвектора должна быть как минимум 210 мм. Из каталога продукции KERMI наиболее симпатичны типы конвекторов KNV43, KSV44, KNV 54.
При минимальной высоте конвектора в 70 мм и минимальной длине 500 мм и оговоренной нами ранее разнице температур конвекторы KNV43 имеют мощность 407 Вт, а KNV54 513 Вт. При тех же условиях но длинне 600 мм мощность KNV 43 составляет 488 Вт, что наиболее симпатично, Так как более длинный конвектор предпочтительнее.
В ванную комнату выберем змеевик-полотенцесушитель от производителя ДВИН модели WW-12 мощностью 880 Вт. Можно конечно недостаток мощности в 70 Вт компенсировать установкой дополнительного оборудования, но с учетом того, что в ванной будет теплый пол, то при штатной работе системы данного змеевика будет вполне предостаточно.
план дома
После того, как мы выбрали необходимое оборудование и приблизительно разместим его в доме, можно смело приступать к проектированию разводки труб отопления.
В силу того, что прямая будет выходить от гидрострелки, расположенной в тех. помещении непосредственно у стенки смежной с ванной, то наиболее рациональным считаю разделить систему на три контура.

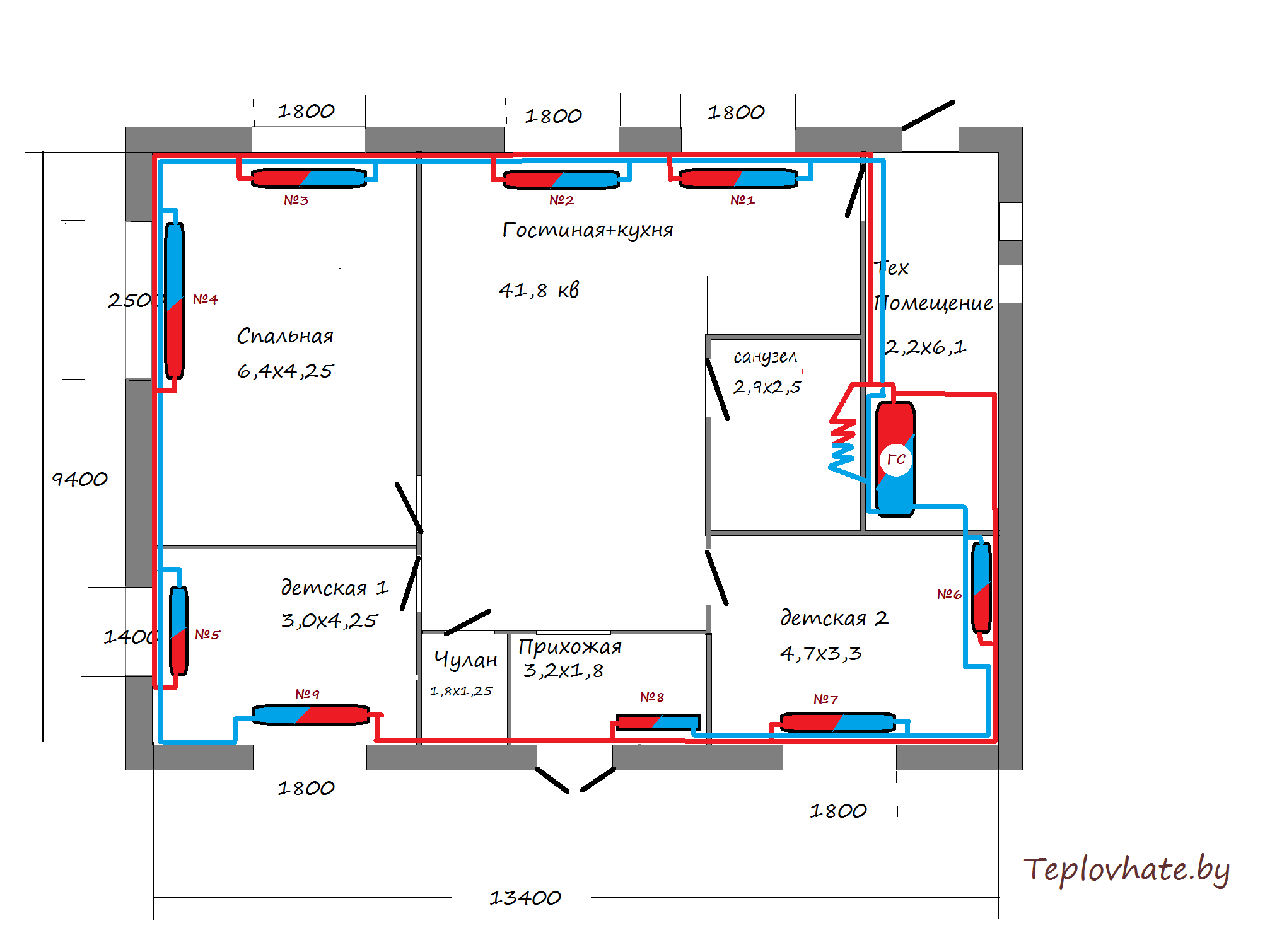

В первый контур войдут: 2 радиатора на кухне (номер 1 и 2), 2 радиатора в спальне ( номер 3 и 4) и малый пяти реберный радиатор №5 в детской 1.
Во второй контур войдут: 2 радиатора ( номер 6 и 7) в детской 2; конвектор в прихожей №8 и большой радиатор №9 в детской 1.
В третий контур войдет змеевик в ванной.
Трубы будут спрятаны в стены и замурованы, а по сему необходимо соблюсти уклоны. Рекомендованный уклон для систем с естественной циркуляцией составляет 1 процент или 1 см на каждый метр длинны. Прямую решено располагать над окнами, а обратку в свою очередь в стене под окнами ниже радиаторов.
По причине соблюдения уклонов провести обратку от радиатора №9 через входную дверь не представляется возможным, поэтому было принято решение обратку от радиатора №9 подключить в обратку контура №1. После того, как мы определились с трассировкой труб необходимо рассчитать их диаметр, что мы и сделаем в следующей статье.
