Насос в системе отопления

Насос UPS

В данной статье мы поговорим о необходимости и оправданности применения насосов в системе отопления, разберемся какую роль они играют в ее работоспособности, научимся разбираться в характеристиках и даже грамотно выбирать необходимый агрегат под конкретную систему отопления.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

Еще совсем недавно когда люди начали отказываться от печного отопления и устанавливать котлы отопления, то циркуляция происходила в них за счет сил гравитации. Для обеспечения достаточного циркуляционного напора приходилось тянуть трубы большого диаметра через весь дом, придумывать различные ухищрения в виде разгонных петель и опускания котла ниже уровня пола. Но прогресс не стоит на месте и в свободной продаже появились небольшие, бесшумные и маломощные насосы задачей которых являлось обеспечение необходимой циркуляции теплоносителя.
Именно они и произвели революцию в системах отопления частных домов. Стали доступны теплые полы, грамотные обвязки котлов исключающие появление дегтя и конденсата, появилась возможность управления теплоотдачей радиаторов путем установки на них термоголовок и конечно же появилась возможность практически в любом доме спрятать трубы отопления с глаз долой дабы они не портили внешний вид обители.
Однако, благодаря насосам появилась целая армия рукожопых сантехников и лжеспецов которые возвели сей девайс в разряд божества и преданно ему поклоняются. Можно ведь реализовать систему дешевыми трубами малого диаметра и без каких-либо уклонов. Насос типа продавит. В большинстве случаев это конечно прокатывает, но не всегда.
Так же секта любителей насосов активно вербует в свои ряды и простых граждан, внушая им миф о том, что с этим агрегатом система отопления работает экономичнее. Этого вопроса мы уже касались на страницах нашего сайта и повторяться не хотелось бы. Однако этот миф настолько плотно засел в сознании наших граждан и к сожалению очень часто приходится наблюдать такую картину. Была у человека система с естественной циркуляцией и нормально работала, так нет же постави насос. Данное действие добавило конечно хозяину ЧСВ (чувства собственной важности), но экономичнее система от этого не стала.
Пожалуй вернемся к предмету нашего разговора и посмотрим что интересного у него находится внутри.

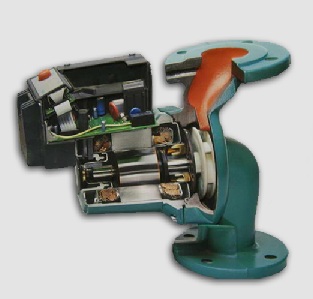

насос внутри А там все просто. Корпус хитрой формы в виде улитки, крыльчатка, вал и непосредственно электродвигатель который этот вал вращает. Вращаясь, крыльчатка придает потоку воды определенную скорость, а хитрая форма корпуса в виде улитки частично трансформирует эту скорость в давление. Но об этом чуть позже.
Так вот скорость воды в выходном патрубке и характеризует такую величину как расход. Ведь если при неизменном диаметре трубы мы увеличим в ней скорость течения жидкости то значит и воды пробежит по ней больше, а следовательно и увеличится расход. Вот мы и подошли к одной из двух важных характеристик насоса Почему эта характеристика важна предлагаю разобрать на следующем примере:
Имеем систему отопления с потребляемой мощностью 20 квт при рабочих температурах прямой и обратки 80 и 70 градусов соответственно. Пока не важно какая это будет система, галимая однотрубка или нормальная двухтрубка. Наша задача найти необходимый расход теплоносителя через нее.

G=Q/(C*dT)= 20/(4,187*(80-70))= 0,477 кг/сек.

Зная, что в 1 часе 3600 секунд и 1 литр воды весит 1 кг мы запросто найдем, что в час нам требуется:

G=0,477*3600=1720 л/час или 1,72 куб/час

Как известно вода, текущая по трубам, испытывает сопротивление от шероховатости тех самых труб, от различных изгибов, сужений, поворотов и.т.д Сумму всех этих сопротивлений в гидравлике называют потерей напора. То есть для того чтобы прокачать все эти 1720 литров воды за час по системе у нас в самом ее начале на входе давление воды (напор) должно быть выше чем в конце системы.
Вот мы и подошли ко второй важной характеристике насоса- напору. Представим, что нашу систему собрали не утруждающие себя расчетами монтажники, пустив при этом магистраль трубой с внутренним диаметром 25 мм и организовав при этом циркуляцию по схеме Ленинградки. Длинна контура при этом составила 55 метров. Теперь нам необходимо рассчитать потерю напора при прокачивании по этой магистрали воды с расходом 1720 литров за час. Для этого воспользуемся вот этой программой которую я скачал с сайта одного очень хорошего человека. (Если автор этой программы откликнется, то я конечно же упомяну его имя и сайт на этой странице)
Вводим данные:

Расход= 1,72 тонн/час
Тпр=80 градусов
Тобр=70 градусов
Диаметр трубы = 25мм
Длинна участка =55 метров

В результате получаем потерю давления в трубопроводе равную

dP=53833 Паскалей или 5,3 метров водяного столба.

Отлично! характеристика насоса Теперь по имеющимся данным выбираем насос. Самый полный онлайн каталог мы можем найти на официальном русскоязычном сайте компании Wilo куда мы с вами и отправляемся. Выбираем самый простейший насос с подходящими характеристиками Wilo Star-RS 15/6 с максимальным расходом 4 куба в час и максимальным напором 6 метров. Вроде все правильно, все сходится и ребеночек не наш, но при установке окажется, что насос слабоват и не справляется. Почему? А вот для этого мы должны взглянуть на его характеристику.
Для непосвященного человека данная номограмма покажется просто бессмысленными кривульками, но мы научимся пользоваться этими кривульками и извлекать из них ценную информацию. Итак мы видим, что по горизонтали ( по оси абсцисс) у нас расположен расход воды через насос, а по вертикали (ось ординат) расположен его напор. Три жирных линии - это его расходно напорные характеристики на минимальном, среднем и максимальном режиме работы.
Откладываем по горизонтали величину нашего расхода 1,72 тонны/час (красная линия) и величину необходимого напора 5,3 метра (зеленая линия). Как видим точка их пересечения находится намного выше кривой с надписью МАХ. Вот если бы она попала между кривыми MIN и МАХ то это означало бы, что насос выбран верно, а так насос явно не дотягивает.
Будет ли он качать?- спросите вы. Да конечно же будет. Физика гидравлики такова, что при уменьшении расхода воды через систему отопления сопротивление труб и соответственно требуемый напор уменьшаются ( синяя линия), а напор насоса увеличивается. Насос и система приходят в точку равновесия, что наглядно показано на рисунке в месте пересечения синей линии и кривых насоса. Если насос будет работать в режиме МАХ, то через систему он будет прокачивать 1,5 куба в час и потеря напора составит 4,5 метра. С расходом воды менее расчетного можно конечно и смириться, но если этот вопрос принципиален, то нужно смотреть в сторону большего напора
Например Wilo-Star-RS 25/7. Смотрим его характеристику и видим характеристика насоса что пересечение красной и зеленой линии находятся чуть ниже кривой МАХ, что означает правильность подбора насоса.
В завершение статьи хочется коснуться и некоторых нарушений в работе насоса, таких как кавитация и срыв. Кавитация- это локальное закипание воды на лопатках насоса приводящее к образованию локальных пустот с паром и последующим их резким схлопыванием, что сопровождается локальными гидроударами и в итоге приводит к точечному разрушению (эрозии) стенок и каналов насоса. При набегании на рабочее колесо, скорость воды увеличивается и согласно закона Бернулли давление воды снизится. А теперь представьте, что вода у нас находится на грани закипания и мы подаем ее на всас насоса. Давление воды на рабочем колесе понизится, вода вскипит и насос просто напросто сорвет. Шуметь и работать он будет, а вот качать уже нет. Именно по этому насосы всегда стараются ставить перед котлом на обратку, тщательно развоздушивают систему и создают в системе избыточное давление.
Насос несомненно вещь удобная, но при кажущейся простоте и неприхотливости расслабляться с ними все же не стоит.
